摘要

廣泛研究了在 MRI 系統中的醫療器械射頻致熱問題。采用全波電磁仿真和熱仿真工具，研究了器械長度與器械[敏感詞]周圍的[敏感詞]溫升的相關性。測試結果顯示，“最壞情況”的溫升測量結果與仿真數據一致。該工作提出了一種高效、準確的方法，用來評估多種不同尺寸的醫療器械在磁共振環境下的射頻致熱情況。

關鍵詞

磁共振成像（MRI）；電磁仿真 ；RF 致熱 ；有源植入式醫療器械（AIMD）；無源醫療器械

作者：休斯敦大學?陳戟?鄭劍鋒?王慶巖?國然?宮兆濤

1 概述

1.1 磁共振環境中醫療器械的安全性在過去的 20 年中，隨著植入式醫療器械使用的增加以及磁共振成像（MRI）的快速普及，人們對 MRI 系統中醫療器械的兼容性和安全性越來越關注。MRI 系統產生的電磁場與植入患者體內的醫療器械（包括有源和無源植入醫療器械）之間會產生相互作用，可能會在植入器械上產生磁感應位移力和扭矩、射頻致熱、圖像偽影以及一些電磁兼容性問題[1-2] 。盡管大多數植入器械是使用非磁性材料制造的，這些材料可以在安全級別上有效地控制位移力和扭矩，但器械附近的射頻致熱已成為主要的安全問題。因此，根據美國食品藥品管理局（FDA）的建議，為確?；颊甙踩?，植入物和器械都需要 MRI 安全性定標。MRI 安全性定標的程序可以參考美國國際材料試驗學會（ASTM）提出的測試方法[3] 。

關于 MRI 相關的射頻致熱問題，ASTM 規定了相應的測試程序，包括將醫療器械置于“最壞情況”位置的凝膠溶液中，并在器械的多個位置施加較高的 MRI 射頻能量，導致了較高特定吸收率（SAR） [3] 。鑒于臨床要求 , 許多植入物，尤其是整形外科植入物，可能會有復雜的形狀以及各種可能的尺寸（例如，整形外科植入物可能具有不同的長度，具體取決于患者所需的大小），因此評估特定類型植入物的 MRI 相關射頻致熱有一定難度。還要注意的是，要確定最壞情況下的射頻致熱，需要大量的實驗工作來測試植入物的所有可能尺寸和組合，找出植入物表面的特定位置上[敏感詞]的熱量。將植入物放入 ASTM 體模，并且在植入物周圍放置多個溫度探針，以確定最壞情況下的發熱位置。但是即使這樣做，也不能保證找到[敏感詞]的發熱位置。因此，要正確研究所有這些參數的組合實驗，所需要的時間和精力可能令人望而卻步。對于植入式神經脈沖發生器（AIMD），諸如心臟起搏器（IPG），由于不同患者的植入式配置差異，測量溫升情況甚至更加困難[4-5] 。起搏器在人的胸部區域可能具有不同的植入位置 ；引線的靜脈通路、路徑、繞線方式也不同。另外，人體組織的介電常數和電導率因患者而異 ；不同制造商的 MRI 線圈也具有不同的尺寸。所有這些變化都會導致數千個組合的龐大數據集，試驗測量不足以覆蓋所有這些組合。但是，采用所有有代表性的臨床植入導線路徑以及其他變量的數值模擬研究對于 MRI 安全標記評估可能更可行。某些醫療器械（例如外固定系統）也需要 MRI 安全評估，但是在 MRI 安全的標準文件中甚至沒有提及。

1.2 射頻感應加熱的數值模擬

隨著電磁場的數值計算和仿真技術的發展，現在可以對 MRI 環境中的植入物加熱進行嚴格的仿真，再也不用在 ASTM 加熱體模內，測量不同尺寸和配置的植入物表面不同位置的溫度，利用電磁數值計算和仿真技術就可以確定每種尺寸和配置的植入物的[敏感詞]發熱點 /位置。數值計算和仿真能得到整個植入物表面的發熱分布。另外，還可以獲得在不同入射電場條件下的植入物表面發熱分布。通過數值計算和仿真研究，可以確定整個器件系列中發熱的最壞情況。然后，根據 ASTM 描述的技術要求，只需對最壞情況的植入物表面上的發熱數據進行實驗測量。因此，通過數值計算和實驗方法的結合，能夠快速、[敏感詞]、高效地判斷整個植入物系列中發

熱的最壞情況。

這種數值計算方法通常從電磁仿真開始，以確定 SAR 分布和體模中植入物附近的溫度分布。其中，ASTM的體模將同時用于實驗和數值計算的研究。而且，大多數仿真工具都可以直接導入植入物的 CAD（計算機輔助設計）文件，從而大大簡化了建模過程。通過使用植入物的原始 CAD 數據，可以在仿真工具中準確地描述器械，最終確保獲得正確的加熱分布。在獲得仿真結果之后，需要進行實驗測量，兩者校對以確保電磁場和熱仿真的準確性。

2 無源器械的 MRI 射頻效應

骨科器械是用于替換或提供骨骼固定或關節替換的醫療器械。簡而言之，骨科植入物是用來替換受損或有問題的關節的。大多數骨科植入物和材料不會對接受MR 檢查的患者造成問題。但是，由于植入物的長度或?qū)щ姯h(huán)的形成，MR 檢查對于某些骨科植入物可能是危險的[6-10] 。在 ASTM?F2182 標準中，測試方法適用于完全植入體內的醫療器械。但還有另一種植入情況，即器械不完全位于人體內，例如，用于使骨折的骨頭穩定并對齊的外部固定裝置，該器械從皮膚外部連接到螺釘上，并且可以從外部進行調節以確保骨頭在愈合過程中保持在[敏感詞]位置，外部固定裝置的主要部分在人體之外 [11-14] 。同樣，透皮針頭，導管（例如 RF 消融探頭，微波消融探頭）都是用于從體外[敏感詞]的器械[15-17] 。這些器械可能會由于人體外部較高的電場強度而導致較高的射頻致熱。本章將討論無源醫療器械的射頻致熱，[敏感詞]部分，通過數值模擬和實驗，研究用于脊髓植入裝置的射頻致熱 ；第二部分，研究擴展到外部固定器械的射頻致熱。

基于 MRI 的電磁數值仿真技術，針對 1.5T/64MHz和3T/128MHz的發送射頻線圈環境進行電磁數值模擬。在所有電磁數值模擬中，將結果歸一化為1W輸入功率。在 FDA 磁共振設備安全性指南中已有定義[18-19] ，可以輕松將結果標準轉化為 2W/kg 或 4W/kg。

2.1 數值計算仿真研究

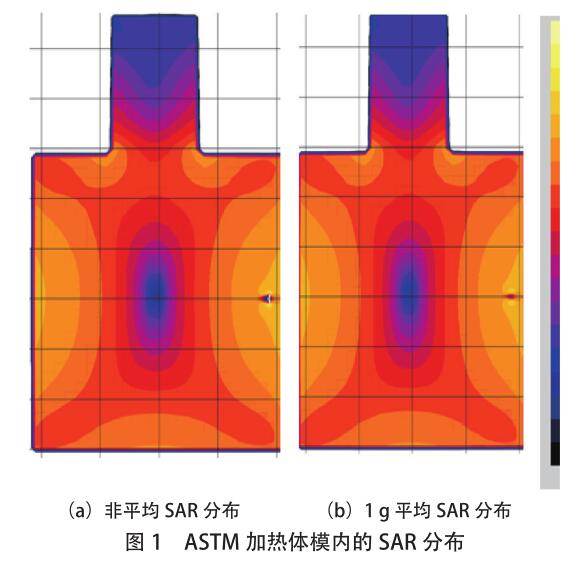

ASTM 體模內的歸一化 SAR 分布如圖 1 所示。為消除潛在的數值誤差，除了非平均 SAR（Peak?SAR）分布外，還顯示了 1g 的平均 SAR（1g-averaged?SAR）

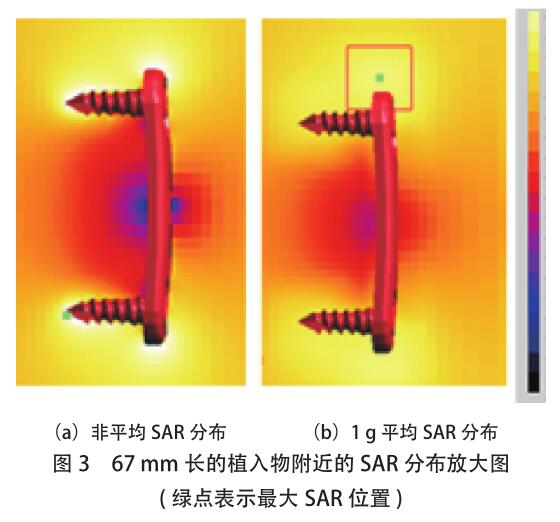

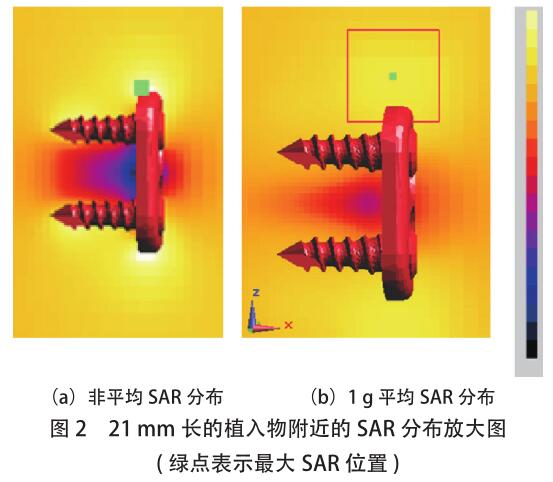

分布。通常，這兩個 SAR 分布的全局視圖具有相似的模式。圖 2 中顯示了植入物附近 SAR 分布的放大視圖。圖中的綠色小方塊表示[敏感詞] SAR 位置，非平均 SAR 分布和 1g 平均 SAR 分布可以不同，盡管兩者都表明[敏感詞]SAR 值（對應于[敏感詞]熱量）出現在器械的末端。但是，當骨科植入物的長度增加到 6.7cm 時，情況并非一定如此，如圖 3 所示，[敏感詞]非平均 SAR 位于螺釘?shù)腫敏感詞]，而[敏感詞] 1g 平均 SAR 位于植入物的頂部。由于溫度上升是一個擴散過程（此處參考），因此[敏感詞]溫度更可能是位于觀測到[敏感詞] 1g 平均 SAR 的位置附近。為了清楚地確定[敏感詞]加熱位置，必須進行熱仿真。

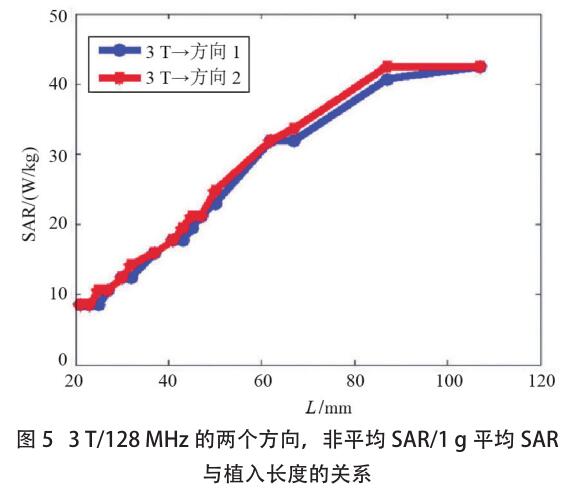

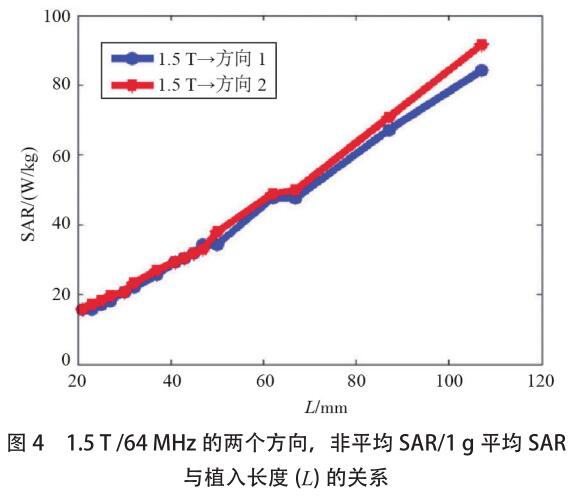

圖4和圖5分別顯示了在1.5T/64MHz和3T/128MHz時非平均 SAR 與植入物長度的關系，兩種植入物方向的非平均 SAR 和 1g 平均 SAR 相似，它們都隨著植入物長度的增加而增加。

針對這個器械的研究表明，輸入相同能量，3T/128MHz 下的[敏感詞]區域附近顯示出較低的 SAR，也就是說，3T/128MHz 條件下，發熱量將更少。圖 5 的結果還表明，此器械在 3T/128MHz 時的 SAR 值似乎在植入物長度的 10?cm 附近達到平穩狀態，這可以解釋為共振波長效應。當植入物大于 10?cm 時，其長度大于膠凝鹽內部 3?T/128?MHz 的半波長長度。對于這種情況，[敏感詞]加熱位置可能會接近植入物的末端。但是，隨著長度的增加，植入物的尺寸可以變得與入射電磁場的波長相當。由于共振效應以及沿著植入物的入射場的相位變化，潛在的加熱將不再具有單調遞增趨勢。由于該特定植入物的長度沒有超過 107mm，因此未做更多的數值計算。圖 4、圖 5 情況下的輸入功率設定為 1W，若用于將來的溫度上升評估，這些結果需要根據實際的 SAR 值進行縮放[9] 。

植入器械附近的 1g 平均 SAR 的[敏感詞]值的位置對應著有可能發生[敏感詞]的溫度升高的位置。為了獲得溫度升高的實際值，需要進行熱的數值仿真。熱的數值仿真

可以通過其他的基于生物熱方程式的熱模擬來實現。為了確定溫度隨時間的變化，找出植入物上預計會出現[敏感詞]溫度上升的位置，將溫度探針?lè)胖迷诟浇?。在開始

熱仿真之前，所有 SAR 值均應校對。例如，當全身平均 SAR 為 2W/kg 時，要確定植入物附近的 SAR 值，有必要計算體模內的總能量損失，根據體模的總重量進行縮放。

與 1.5?T/64?MHz 電磁仿真一樣，可以觀察到，當來自射頻線圈的輸入功率為 1?W 時，ASTM 體模內的總能量損耗為0.735?W。當ASTM體模的重量為44.86?kg時，ASTM 體模的全身平均 SAR 為 0.016?W/kg。對于運行正常模式的 MR 系統，全身平均 SAR 被限制為 2?W/kg。因此，應將比例系數 122（2?W/kg/?0.016?W/kg）應用于先前的 SAR 值。使用該換算的 SAR 值，然后對 2?W/kg的全身平均 SAR 進行熱模擬。執行縮放的另一種方法是使用實際 SAR，這需要使用鈦棒測量實際 SAR 值，并使用該值將所有結果標準化。

2.2?測量研究

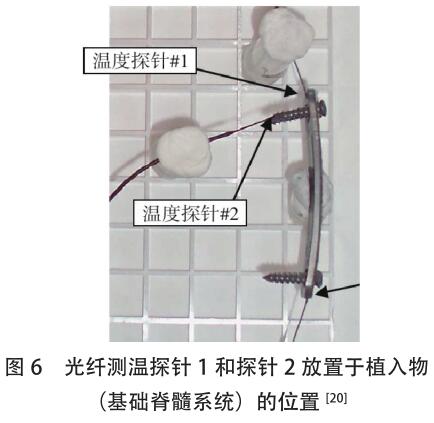

在精心設計的1.5T/64MHz和3T/128MHz的MR系統下，我們進行了溫度測量。根據我們的仿真結果，溫度探針?lè)胖迷陬A(yù)計會出現[敏感詞]溫升的位置附近，如圖 6 所示。

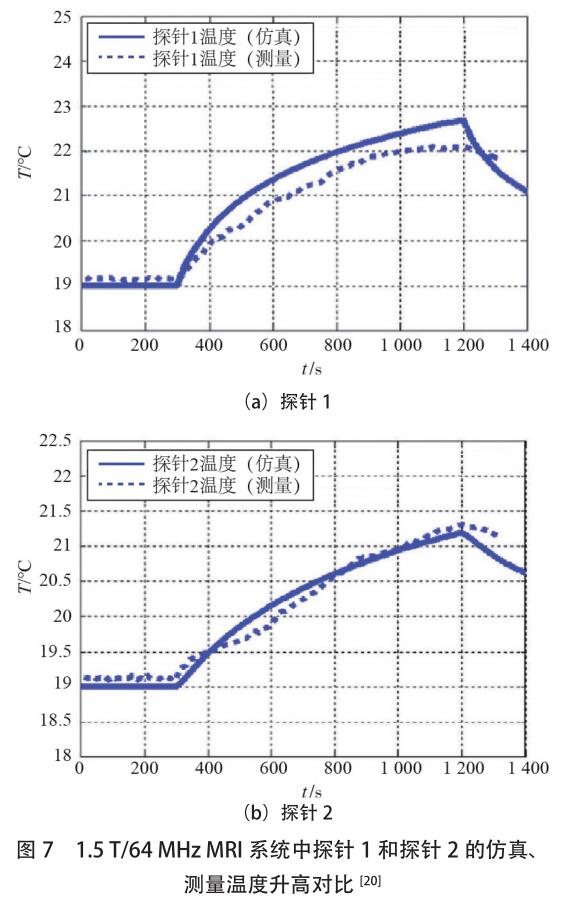

圖 7 顯示了在 1.5T/64MHz 條件下，15min 內，兩個溫度探針位置的仿真和測量溫度隨時間變化的情況。顯然，測量和仿真結果吻合。

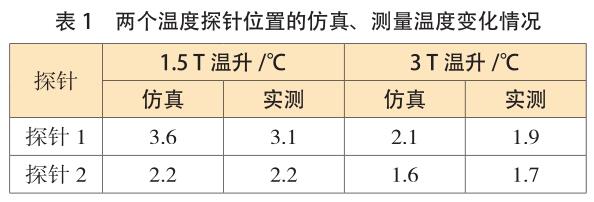

同樣地，基于先前獲得的結果，對 3T/128MHz 的MRI 系統進行了溫升仿真。表 1 顯示了兩個溫度探針位置處，1.5T/64MHz 和 3T/128MHz 條件下，仿真和測量 15min 內獲得的溫升情況對比，結果顯示具有良好的相關性。

2.3?討論

從電磁和熱仿真的結果可以清楚地看到，數值計算和仿真能夠良好地評估骨科植入物的[敏感詞]溫升位置。這種特殊的骨科植入物，[敏感詞]溫升位置靠近螺釘?shù)腫敏感詞]和植入物的末端。但是，隨著這類骨科植入物的長度增加，尤其是當器械長度與 MR 工作頻率的波長接近時，熱分布以及[敏感詞]加熱位置就跟植入物的結構特點密切相關了。

這項研究的結果表明，當骨科植入物的長度小于10cm 時，器械的[敏感詞]發熱幾乎與其長度成線性比例，可以解釋為波長效應。在 1.5T 時，電磁入射波長在自由空間中約為 4.5m，在膠凝鹽水中約為 0.52m。當該骨科植入物的長度小于 10cm 時，總長度仍小于四分之一波長。因此，預計不會產生大的入射場相位變化或共振效應。但是，對于 3T 的電磁波，膠凝鹽水中的波長為 0.26m，10cm 的器件長度已接近半波長諧振尺寸，入射場沿器件將具有較大的相位變化，并且器件將表現出共振效應，因此，[敏感詞]加熱和器械長度之間將不再簡單相關。對于長度超過 10cm 的器械，建議以厘米為增量執行電磁 / 熱仿真，以獲得不同長度的[敏感詞]熱量。

這項研究還表明，通過數值計算，可以快速預測哪種器械配置和尺寸將導致[敏感詞]的發熱以及器械的[敏感詞]發熱位置。有了這些信息，就可以正確放置溫度探針的位置以及確定需要測試的器械的數量，可以顯著減少評估MRI 相關加熱而進行測試的時間和費用。使用這種測試方法，可以快速預測一個器械系列的最壞情況。

總體而言，電磁和熱的仿真能夠用來確定長度在21~107mm的骨科植入物的射頻致熱的最壞情況。對于該特定的植入物產品系列，能夠發現，溫度升高與植入物的長度有關，并且[敏感詞]溫升的位置靠近植入物的末端或在螺釘?shù)腫敏感詞]。我們進行了與 MRI 相關的溫升實驗并記錄溫度，以驗證數值計算結果，并觀察到了良好的相關性。研究結果表明，電磁和熱的仿真是確定植入物溫升分布及整個器械系列的[敏感詞]溫升位置的出色工具。如果僅使用一個測量過程，則需要將溫度探針?lè)胖迷谡麄€(gè)器械附近，以確定器械附近最壞情況的位置。因此，數值計算是確定最壞情況溫升的準確而有效的方法。

由于[敏感詞]溫升會隨植入物尺寸或參數的不同而變化，因此確定[敏感詞]溫升位置對于正確的測量非常重要。數值仿真提供了一種方法，可以大大減少評估整個器械系列的最壞情況配置和尺寸所需的測量次數。仿真的結果可找到植入物表面的[敏感詞]溫升位置，在實驗過程將溫度探針?lè)胖迷诖宋恢谩Ｖ匾氖?，出于?yàn)證目的，數值仿真應始終伴隨合適的溫度測量。

3? MRI 中有源植入醫療器械的兼容性

上一章研究的是無源醫療器械。但還有另一種類型的醫療器械，稱為有源植入醫療器械（AIMD），可能會在人體組織中引起更高的射頻致熱效果。一種廣泛使用

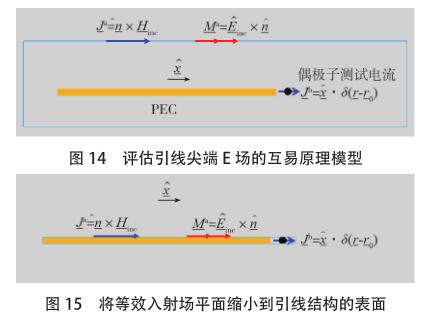

的 AIMD 是心臟起搏器。起搏器由一個大小約為懷表的小型金屬裝置和一個用于將電脈沖傳遞至心肌的長導線組成。植入式神經脈沖發生器（IPG）是另一種 AIMD，它是一種電池供電的器械，旨在為大腦提供電刺激。由于 AIMD 植入人體的區域通常位于心肌、大腦或人體的其他重要部位，因此對 AIMD 有廣泛的研究。Kainz 等[4]報告說，神經脈沖發生器的前端溫度[敏感詞]可升高 2.1?℃，這對患者無害。但是，也有一些研究發現更加危險的射頻致熱效應。Achenbach 等[21]的研究表明，某些起搏器導線的溫度升高了 63.1?℃ ；Sommer 等[22]的研究表明，根據電極類型的不同，獲得的溫度升高范圍為 0.1~23.5?℃。Pisa 等[23]發現使用胸腔模型進行 6 分鐘 MRI研究時，溫度從 0.6?℃升高到 15?℃。?Mattei 等[24]通過測量 375 種實驗配置，對金屬導線上的感應加熱進行了研究，并證明了導線在體模中的位置以及導線結構對起搏器導線[敏感詞]的溫升有重大影響，這些研究中，[敏感詞]溫度升高約 28?℃。為了減少由 MRI 線圈內部的射頻場引起的射頻致熱效果，醫療公司已嘗試改善其起搏器產品，以使其在 MRI?射頻線圈中安全，或至少有條件地安全。根據文獻 [25]，新的心臟起搏器產品能夠通過體外控制，將電極處的 RF 致熱從 20?℃降低到 2?℃以下。但是，所有滿足 MRI 安全或 MRI 條件性安全的 AIMD 的新產品都必須先獲得 FDA 的批準，然后才能投放市場。盡管實際測量位于人體的電極[敏感詞]的溫度升高是不可能實現的事情，但可以選擇數值仿真的方法來預測射頻致熱效果。以下將討論幾種建模方法 ：[敏感詞]種稱為四層級方法，于 2007 年初提出，來源于 ISO?TC?150/SC6 有源植入物的委員會和國際電工委員會（IEC）SC?62B?MT40磁共振委員會的聯合工作組 ；第二種方法是基于互易性原理，該原理不僅能標明如何計算電極[敏感詞]的熱量，還解釋了射頻致熱的機理。

3.1?四層級方法

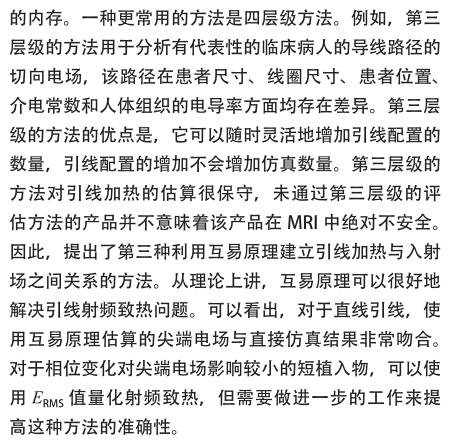

由于在 MRI?射頻環境中對 AIMD 進行直接建模的局限性，AIMD 的 ISO/TS?10974 標準于 2007 年發布。根據 AIMD 的 ISO/TS?10974 標準，第 1 層級方法是利用在腔型區域獲得的[敏感詞]電場 ；第 2 層級方法是指在病人體內植入器械的區域內部獲得[敏感詞]電場，該區域包括胸腔、靜脈和心臟。只要找出植入器械的區域或腔型區域，方法 1 和 2 就能實施。第 3 層級方法需要沿導線路徑獲得切向電場。顯然，第 3 層的[敏感詞]步是需要定義足夠多的曲線以盡可能覆蓋臨床引線路徑。以下工作是與St?Jude?Medical?公司合作進行的，選擇了14個皮下器械植入位置、6 個靜脈通路和 9 個心臟起搏器位置等具有臨床代表性的植入路徑，來實施第 3 層級的研究。心臟起搏器的皮下植入位置僅限于左側或右側的胸腔和乳房下區域。靜脈通路僅限于左側或右側的腋靜脈、鎖骨下靜脈和頸靜脈。心臟內導線[敏感詞]植入部位僅限于右心房和右心室內膜?；谒x位點的各種組合，共定義了198 條路徑。在這 198 條路徑中，共有 54 條路徑源自位于乳腺下區域的皮下裝置植入位置，這些路徑僅適用于成年女性模型，因此，適合肥胖男性、成年男性、女孩、男孩的路徑總數減少至 144 條。如果所選擇的起搏器導線的長度不夠，不能覆蓋每個模型的整個路徑，則可以進一步減少路徑數量。

3.1.1?第 3 層級方法

在 MRI 掃描過程中，由于射頻場而導致的小型金屬植入物的金屬外殼上的感應電流會導致其周圍組織發熱。ISO?/?IEC 聯合工作組開發了分層方法，利用計算機模擬為有源可植入器械建立最壞情況下的射頻致熱情況。層級越高，四個層級中的標準就越嚴格。第2層級中，在臨床中植入物相關區域中采用了平均超過 10?g 的區域的[敏感詞]電場強度（E max ）。模擬的 E max 值用于設置體外測試條件，以估算最差位置的溫升。

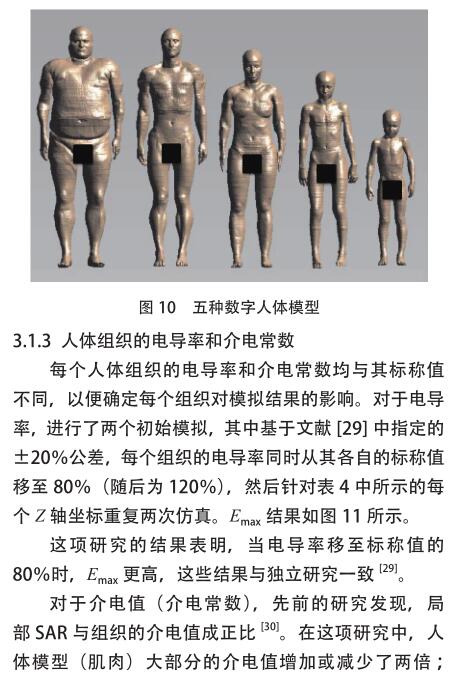

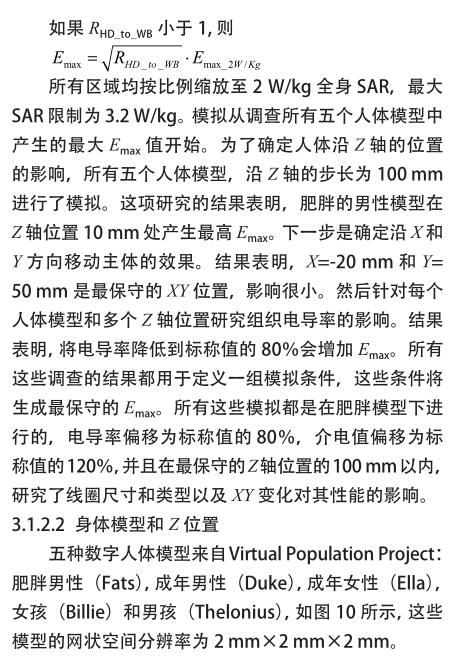

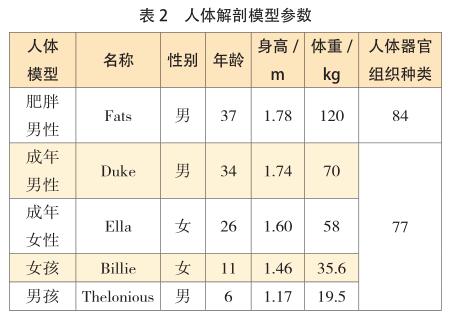

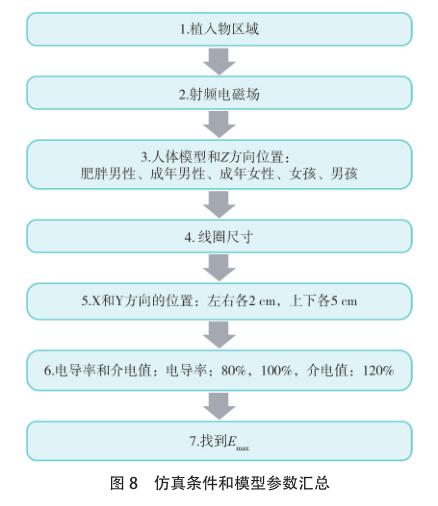

MRI 模擬環境包括人體模型、成像位置、組織特性以及射頻線圈類型、直徑和長度。五個數字人體模型分別是肥胖男性（Fats），成年男性（Duke），成年女性（Ella），女孩（Billie）和男孩（Thelonius） [26-27] ，其參數如表 2所示。以下將依據圖 8 所示的流程表進行全面的模擬研究。

3.1.2?SEMCAD?X 數字人體模型

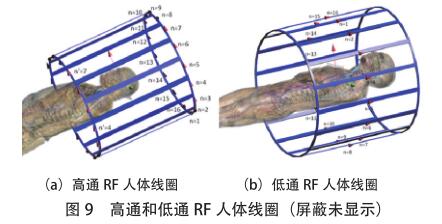

當人體處在 MRI?射頻線圈內時，受電磁場能量影響，人體內會產生相應的電場，SEMCAD?X 軟件包用于這項模擬工作。?SEMCAD?X 軟件使用有限差分時域（FDTD）方法來迭代計算電場和磁場。這些電場以平均10?g 或 8?g 的量在植入?yún)^(qū)域內提取，電場的均方根均按比例縮放為 4?W/kg 或 2?W/kg。SEMCAD?X 軟件創建了16 個梯級極坐標的高通和低通 RF 體線圈的模型。對于高通 RF 體線圈，理想的信號源（圖 9 中的紅色圓錐體）[敏感詞]到每個梯級之間的中間位置 ；第 n 個源的幅度設置為 1?V，第 n' 個源的幅度設置為 -1?V ；相鄰信號源之間的相位延遲設置為 2πn/16。對于低通 RF 體線圈，理想信號源沿腿的方向[敏感詞]一半位置 ；每個源的幅度設置為 1?V，相鄰源之間的相位延遲設置為 2πn/16。以這種方式對源進行建模會迫使電流達到理想的圓極化 RF體線圈的電流[28] 。與包含電容器的模型相比，使用這種RF 體線圈模型可以減少仿真時間，并且不需要進行調諧。

一旦在仿真域中的電場分布收斂，仿真就會停止（這通常需要 20~30 個 RF 信號周期的仿真時間）。模擬邊界被單軸完全匹配層吸收邊界條件（UPML?ABC）包圍，因此，沖擊波不會反射回計算域。表 3 顯示了所使用的網格參數，這些參數在SEMCAD仿真中創建了約1.6億個像元。

參考文獻

[1]  F. G. Shellock. Magnetic resonance safety update 2002:Implants and devices[J]. Journal of Magnetic ResonanceImaging, 2002, 16(5): 485-496.

[2]  M. N. Hood. Reference Manual for Magnetic Resonance Safety,Implants, and Devices[J]. Journal of Radiology Nursing, 2016,35(3): 252-253.

[3]  Z. Lv and D. Chen. Overview of recent work on self-healing in cementitious materials[J]. Materiales de Construccion,

2014(64): 316.

[4]  W. Kainz, G. Neubauer, R. überbacher, et al..Temperature measurement on neurological pulse generators during MR scans[J]. BioMedical Engineering, 2002, 1(1): 2.

[5]  H. S. Ho. Safety of metallic implants in magnetic resonance imaging[J]. Journal of Magnetic Resonance Imaging, 2001,14(4): 472-477..

[6]  R. Kumar, R. A. Lerski, S. Gandy, et al..Safety of orthopedic implants in magnetic resonance imaging: An experimental verification[J]. Journal of Orthopaedic Research, 2006, 24(9):1799-1802.

[7]  J. Zheng, D. Li, J. Chen, et al. Numerical study of SAR for multi-component orthopaedic hip replacement system during MRI[C]//Proceedings of IEEE International Symposium on Electromagnetic Compatibility, 2016. Ottawa, Canada: IEEE:

116-120.

[8]  X. Ji, J. Zheng, R. Yang, et al. Evaluations of the MRI RF-Induced Heating for Helical Stents under a 1.5 T MRI System[J]. IEEE Transactions on Electromagnetic Compatibility, 2019, 61(1): 57-64.

[9]  Y. Liu, J. Chen, F. Shellock,et al. Computational and experimental studies of orthopedic implants heating under MRI RF coils[C]// IEEE MTT-S International Microwave Symposium Digest, 2012. Montreal, QC, Canada: IEEE, 2012.

[10] R. Guo, J. Zheng, and J. Chen. MRI RF-Induced Heating in Heterogeneous Human Body with Implantable Medical Device[EB/OL].(2018-03-14)[2020-1-16]. https: //www.intechopen.com/books/high-resolution-neuroimaging-basic-physical-principles-and-clinical-applications/.

[11] R. Yang, J. F. Zheng, W. Kainz,et al. Numerical Investigations of MRI RF-Induced Heating for External Fixation Device in TEM and Birdcage Body Coils at 3 T[J]. IEEE Transactions on Electromagnetic Compatibility, 2018, 60(3): 598-604.

[12] Y. Liu, J. Shen, W. Kainz, et al. Numerical investigations of MRI RF field induced heating for external fixation devices[J].BioMedical Engineering Online, 2013, 12(1): 12.

[13] Y. Liu, W. Kainz, S. Qian, et al. Effect of insulating layer material on RF-induced heating for external fixation system in

1.5 T MRI system[J]. Electromagnetic Biology and Medicine,2014, 33 (3): 223-227.

[14] R. Yang, J. Zheng, J. Chen, et al. Comparison study of RF-induced heating in leg phantom with circular external fixator for TEM and birdcage coils at 3 T[C]// IEEE International Symposium on Electromagnetic Compatibility. Washington

D.C., US: IEEE, 2017.

[15] E. F. Stehlin, D. McCormick, S. C. Malpas, et al.. MRI interactions of a fully implantable pressure monitoring device[J]. Journal of Magnetic Resonance Imaging, 2015, 42(5): 1441-1449.

[16] M. K. Konings, L. W. Bartels, H. F. M. Smits, et al. Heating around intravascular guidewires by resonating RF waves[J].Journal of Magnetic Resonance Imaging, 2000, 12(1): 79-85 .

[17] F. Settecase, S. W.Hetts, A.J.Martin, et al. RF Heating of MRI-Assisted Catheter Steering Coils for Interventional MRI[J]. Academic Radiology, 2011, 18(3): 277-285.

[18] Skopec. M. A Primer on Medical Device Interactions with Magnetic Resonance Imaging Systems[N]. FDA government daily journal, 1997-02-04(62).

[19] F. G. Shellock, T. O. Woods, and J. V. Crues. MR labeling information for implants and devices: Explanation of terminology[J]. Radiology, 2009, 253(1): 26-30.

[20] Liu, Yan, Ji Chen, Frank G. Shellock,et al. Computational and experimental studies of an orthopedic implant: MRI-related heating at 1.5-T/64-MHz and 3-T/128-MHz[J]. Journal of Magnetic Resonance Imaging , 2013, 37(2): 491-497.

[21] S. Achenbach, W. Moshage, B. Diem, et al. Effects of magnetic resonance imaging on cardiac pacemakers and electrodes[J].American Heart Journal, 1997, 134(3): 467-473.
[22] T. Sommer, Claas P. Naehle , Alexander Yang, et al. Strategy for safe performance of extrathoracic magnetic resonance imaging at 1.5 tesla in the presence of cardiac pacemakers in non-pacemaker-dependent patients: A prospective study with 115 examinations[J]. Circulation, 2006, 114(12): 1285-1292 .

[23] S. Pisa, G. Calcagnini, M. Cavagnaro, et al.. A study of the interaction between implanted pacemakers and the radio-frequency field produced by magnetic resonance imaging apparatus[J]. IEEE Transactions on Electromagnetic Compatibility, 2008, 50(1): 35-42.

[24] E. Mattei ,M. Triventi, G. Calcagnini, et al. Complexity of MRI induced heating on metallic leads: Experimental measurements of 374 configurations[J]. BioMedical Engineering Online,2008(7): 11 .

[25] R. W. Gray, W. T. Bibens, and F. G. Shellock. Simple design changes to wires to substantially reduce MRI-induced heating at 1.5 T: Implications for implanted leads[J]. Magnetic Resonance Imaging, 2005, 23(8): 887-891 .

[26] Christ A, Kainz W, Hahn E. The Virtual Family - Development of surface-based anatomical models of two adults and two children for dosimetric simulations[J]. Physics in Medicine and Biology, 2010, 55(2): 23-38.

[27] Gosselin M C, Neufeld E, Moser H, et al. Development of a new generation of high-resolution anatomical models for medical device evaluation: the Virtual Population 3.0[J].Physics in Medicine & Biology, 2014, 59(18): 5287-5303.

[28] J. Chen, Z. Feng, and J. M. Jin. Numerical simulation of SAR and Si-field inhomogeneity of shielded rf coils loaded with the human head[J]. IEEE Transactions on Biomedical Engineering,1998, 45(5): 642-649.

[29] E. Neufeld, S. Kühn, G. Szekely, et al.. Measurement,simulation and uncertainty assessment of implant heating during MRI[J]. Physics in Medicine and Biology, 2009, 54(13):4151-4169.

[30] Mattei E, Triventi M, Calcagnini G, et al.. Temperature and SAR measurement errors in the evaluation of metallic linear structures heating during MRI using fluoroptic? probes[J].Physics in Medicine and Biology, 2007, 52(6): 1633-1646 .

[31] ISO/TS 10974: Assessment of the safety of magnetic resonance imaging for patients with an active implantable medical device[S]. Geneva, Switzerland: International Organization for Standardization, 2018.

[32] S. Feng, R. Qiang, W. Kainz,et al. A technique to evaluate MRI-induced electric fields at the ends of practical implanted lead[J]. IEEE Transactions on Microwave Theory andTechniques, 2015, 63(1): 305-313 .

[33] ProtectionNIR . Guidelines for limiting exposure to time-varying electric and magnetic fields (1 Hz to 100 kHz)[J].Health Physics, 2010, 99(6): 818-836.

[34] G. Ziegelberger. ICNIRP statement on the 'guidelines for limiting exposure to time-varying electric, magnetic, and electromagnetic fields (UP to 300 GHz)[J]. Health Physics,2009, 97(3): 257-258.

[35] Li Dawei, Zheng Jianfeng, Liu Yan, et al. An efficient approach to estimate MRI RF field induced in vivo heating for small medical implants[J]. IEEE Transactions on Electromagnetic Compatibility.2015, 57(4): 643-650.
