一．用途

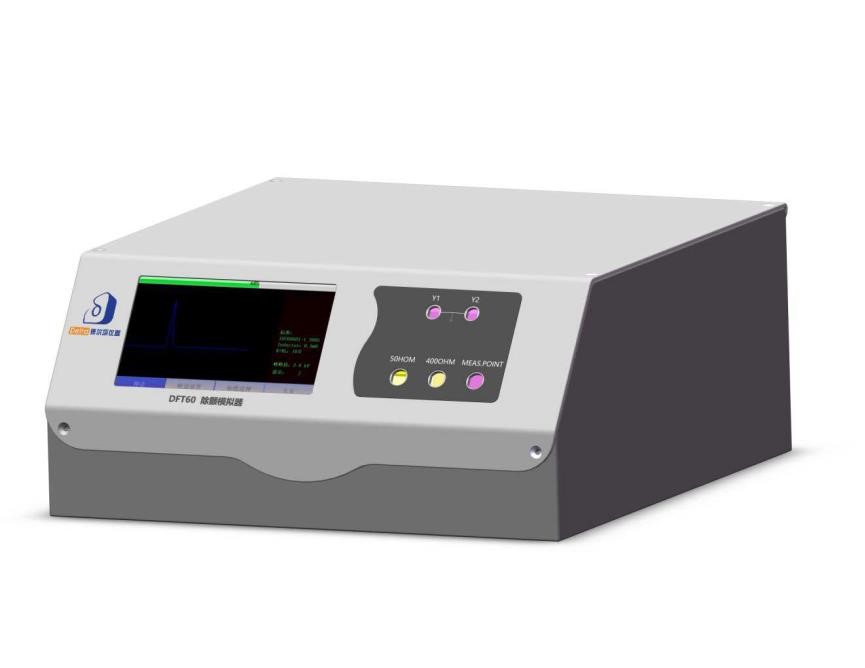

浪涌測試滿足測試標準 IEC 60601-1:2005 (Issue 3) Figure 10 (IEC 60601-1 Figure 50 舊版本)； 滿足標準 60601-1:2005 Figure 11; IEC 60601-2-34 Issue 2(可選); IEC60601-2-34Issue 3(包含); IEC 60601-2-49; EC-13; EC-53 和新標準要求 IEC 60601-2-25:2011和IEC60601-2-27:2011（含修正1）。除顫效應防護測試 (共模，差模)和節能測試。 所有這些測試都使用相同的5000V信號源，但輸出波形不同。DFT60包含各種測試所需的不同電路。

二．特點和性能規格

1、剩余電壓自動測量：

解決外接示波器測試過程中被干擾導致數據錯誤的問題

2、自動切換導聯和輸出參數

不用頻繁去人工切換導聯和輸出參數，全部軟件自動和選擇，極大提高了測試效率和安全性。

3、充電電壓：0 - 5500 V ±1%

4、主電容：32 uF ±5%

電感：500uH 和 25 mH ±5%

5、內阻：10Ω，11Ω 根據標準自動切換或者設置。

6、主電阻：100 Ω， 50 Ω and 400 Ω ±1% 無感

7、內部信號：5vPP±5%；20vPP±5% 10Hz±1%

8、電壓控制：數字設置

9、極性控制： 正極和負極， 數字設置

10、電壓顯示：7寸液晶觸摸屏

11、電壓表分辨率：1V

12、電壓表[敏感詞]度： ±1%

13、占空比 ： 脈沖間隔 20s，±1%100電阻檔，可達70脈沖

14、脈沖間隔 12s，+1%/-5% 100 電阻檔，連續運行

15、線性電壓 ：120V AC，50/60Hz *可選不同的線性電壓

16、能量測試：

- 僅工作時 ： 25mH 電感 (符合節能測試要求)

- 顯示分辨率值 ：1焦耳

- 重復性 ： ± 2 焦耳，（脈沖之間）

三．工作條件

1）工作溫度： 15-28 oC，相對濕度范圍 ： 0-90% 不凝結

2）電源電壓: 單相 220V ±10%，220V+/-10%，50-60 Hz
