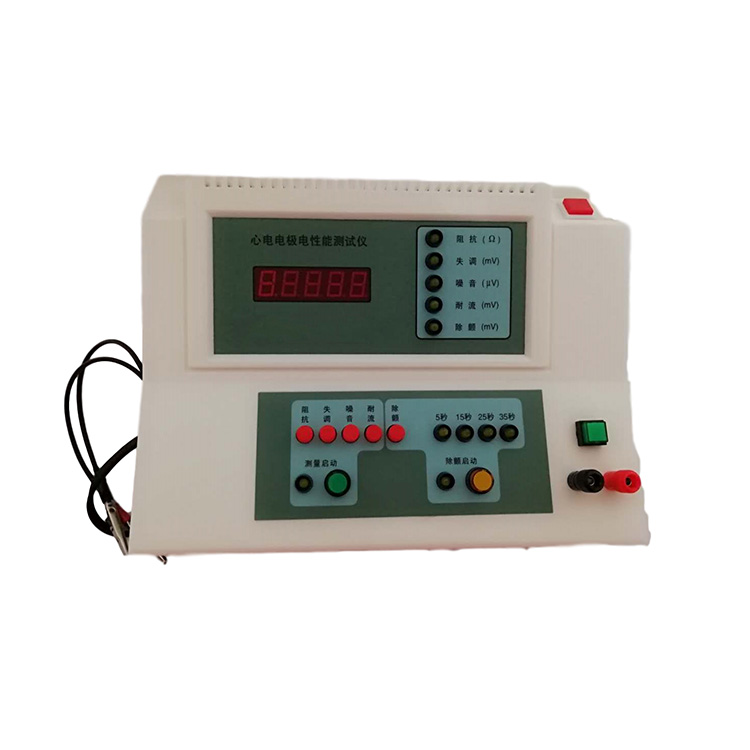

產品簡介：心電電極電性能測試儀用于一次性使用心電電極的測試。
技術參數:
|
測試項目 |
激勵條件 |
范 圍 |
精 度 |
測試時間 |
|
阻 抗 |
正弦交流電流 100μAp_p - 5% 10Hz±10% |
0-20KΩ |
小于等于1KΩ 2%±10Ω >1KΩ 3% |
>60s |
|
失 調 |
直流輸入阻抗 大于等于10μΩ |
±1200mV |
小于等于100mV 1%±1mV >100mV 2% |
60-90s |
|
噪 音 |
阻容帶通 0.15-100Hz |
0-2000μV （P-P） |
小于等于150μV ±7.5μV >150μV 5% |
60-360s |
|
耐 流 |
直流電流 200nA±5% |
±1200mV |
小于等于100mV 1%±1mV >100mV 2% |
達8h以上 |
|
除 顫 |
電容10μF±5% 電量200V±2% |
±1200mV |
小于等于100mV 1%±1mV >100mV 2% |
5、15、25、35s |
外形尺寸： 27.5cmx22cmx10cm。
整機重量： 2.5Kg。
熔 斷 器： F2A 250V。
環境條件
a）電源電壓：交流220V±10%、50Hz±1Hz，有良好接地。
b）環境溫度： 23℃±5℃。
c) 相對濕度： 40%±10%。
d) 大氣壓力： 70.0～106.0Kpa。
標準配置：主機1臺，外接電1臺, 使用說明書1份，接地導線1根，200nA連接1副, 電極對串接線15根，便攜箱1只
標準：
YY/T 0196-2005 一次性使用心電電極
應用范圍：
用于心電電極電性能的檢測，適用于一次性使用的體表心電電極，包括預置導電膠的一次性使用心電電極或使用壓敏導電膠的自粘型心電電極和在使用前按使用要求放置導電膠的一次性使用心電電極。
YY/T 0196-2005《一次性使用心電電極》行業標準6.2、6.3中規定了逐批檢驗和周期檢驗要求，即電極對的分組和各項目的測試順序。以上測試項目的要求如下：
|
測試項目 |
阻 抗 |
失 調 |
噪 音 |
耐 流 |
除 顫 |
|
行標要求 |
< 3KΩ |
< 100mV |
< 150μV |
< 100mV |
< 100mV |
交流阻抗（簡稱“阻抗”）
表示電極對的阻抗和容抗的綜合測量指標。
測試時，儀器通過兩根電極測試電纜在電極對上施加峰峰值不超過100μA的10Hz正弦交流電流，該情況下電極對的交流阻抗不應超過3KΩ。
直流失調電壓（簡稱“失調”）
由于兩個一次性使用心電電極的半電池電位的不同而在兩個電極之間形成的電壓。
組成電極對后，經過1min穩定期，通過電極測試電纜測量電極對的直流失調電壓應不大于100mV。
內部噪音（簡稱“噪音”）
由電極對失調電壓的變化所呈現在一定頻帶范圍內的電壓信號。
組成電極對后，經過1min穩定期，在隨后的5min內，通過電極測試電纜測量電極對在0.15-100Hz的頻帶（一階頻率響應）中產生的內部噪音的峰峰值應不大于150μV 。
偏置電流耐受度（簡稱“耐流”）
電極對在一給定的微小直流電流的長時間作用下，其直流失調電壓保持穩定的能力。
電極對與儀器的200nA接線柱連接，隨后200nA的直流電流持續作用在電極對上，可達8小時以上，在整個期間內用電極測試電纜測量電極對兩端的電壓變化應不大于100mV。
模擬除顫恢復性能（簡稱“除顫”）
電極對在受到除顫電流刺激后恢復心電檢測的能力。
測試時，儀器內的10μF 電容器充電至DC200V，通過電極測試電纜將電極對與機內的100Ω電阻組成串聯回路放電，在電容器開始放電后的第5s，電極對上的電壓值應不大于100mV；在此后的30s內，該電壓每10s的平均變化率應不大于±1mV/s 。并要求在進行4次上述實驗后，電極對的10Hz交流阻抗不大于3KΩ。
