一、產品概述：

GS-DELTA2060多導睡眠模擬器主要模擬人體睡眠狀態，主要功能包括胸腹運動、呼吸氣息、鼾聲、睡眠姿勢等。模擬器提供了易于使用的界面，7 寸LCD屏顯示、操作模式。



二、技術規格：

1、工作條件：

? 輸入電壓： 交流：AC 110~220V

? 工作環境： 溫度 5℃ ~ 40℃

濕度 25% ~ 80%

? 工作方式： 連續

2、物理特性：

? 尺寸：390（長）×360（寬）×150（高）

3、參數規格：

型號	GS-DELTA2060
參數			技術規格
多導睡眠	胸腹運動	范圍	1BPM~120BMP
		準確度	±1BPM
	鼾聲	范圍	0~4 等級
	呼吸氣流	范圍	1BPM~120BMP
		準確度	±1BPM
	體位狀態	狀態	左側、右側、仰面、俯面



4、電源：

交流：AC 110~220V。輸入電壓：12V



三、模擬器介紹：

1外觀

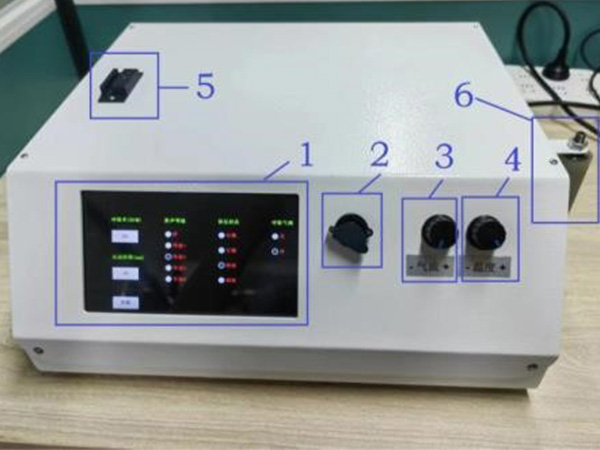

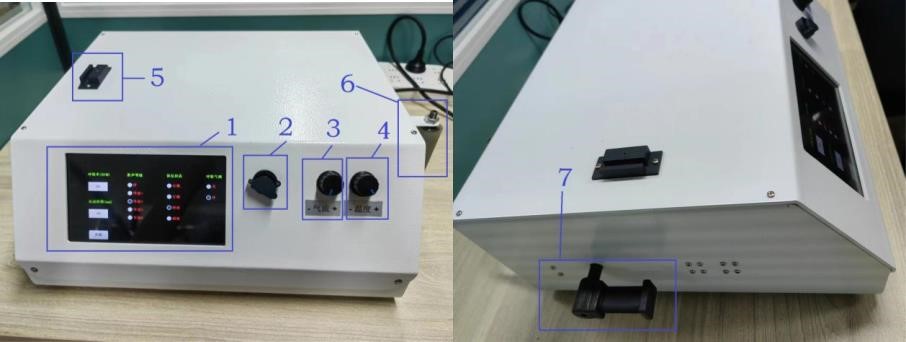

圖 3-1 前面板 圖 3-2 側面板



1	顯示屏操作界面	2	鼾聲傳感器接口	3	呼吸強度調節	4	呼吸溫度調節
5	呼吸傳感器接口	6	胸腹運動綁帶連接	7	體位狀態



2、顯示界面介紹

多導睡眠模擬器采用 7 寸的 LCD 屏顯示操作界面。界面介紹如下：

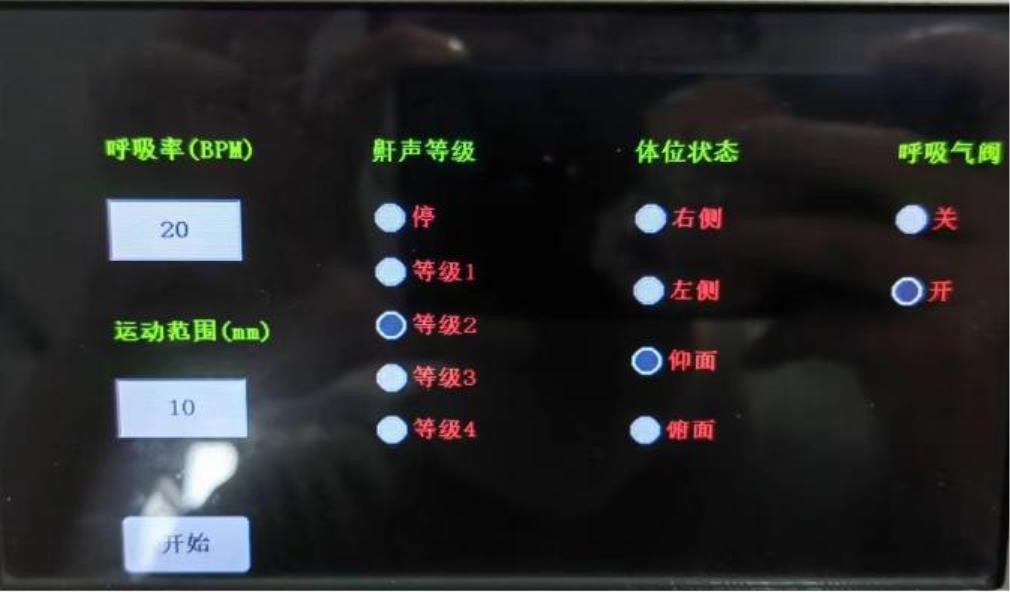

圖3-3操作界面

四、基本操作

1、開機

按下后面板上的電源開關，開機后機器默認進入操作界面，如上圖3-3。開機后模擬器開始工作。

2、操作介紹

如圖3-3界面所示：



呼吸率設置

點擊呼吸率編輯框，彈出數字鍵盤，重新設置呼吸率值即可；



運動范圍

點擊運動范圍編輯框，彈出數字鍵盤，重新設置胸腹運動范圍值即可；



鼾聲等級

鼾聲等級分 0~4 等級，選擇“?！摈暃]有震動，等級越高鼾聲震動幅度越大；



體位狀態

體位狀態有四種狀態，右側、左側、仰面、俯面，體位狀態固定在圖 3-2 的 7 位置上，每次選擇一種狀態，帶動體位傳感器轉動到相應位置；



呼吸氣閥設置

呼吸氣閥設置，選擇“關”，呼吸氣流停止，選擇“開”，打開呼吸氣流功能；



開始

點擊“開始”按鈕，胸腹運動功能開啟，綁帶綁在圖 3-1 的 6 位置上，帶動綁帶運動，點擊“停止”，停止運動。

3、關機

按下電源開關即可關機。
