應用范圍：
TH283X系列是低成本，高性能，緊湊型LCR數字電橋，采用軟件控制電源開關，0.05%的基本精度和良好的測試穩定性。配備4.3寸LCD顯示屏界面系統，美觀大方，操作簡便。儀器提供豐富的接口，兼容標準SCPI指令，可方便地組成各種測試系統，滿足檢驗，生產，科研的各種需求。
性能特點
測試頻率：50Hz-100kHz,分辨率：34頻點
基本精度：0.05%
測試速度：最快12.5ms/次
10檔分選、計數功能，PASS/FAIL指示
10mVrms-2.0Vrmg可編程測試電平
302、1002可選內阻
201點列表掃描功能
DCR測試功能，分辨率10u
Ls-Rd/Lp-Rd功能（L,Rd同時顯示）
電壓電流監視和自動電平調整功能
內建比較器，10檔分選和計數功能
支持口盤文件存儲，可通過u盤升級儀器程序
單組變壓器參數測試功能（僅部分機型）
4.3寸TFT液晶顯示
6位讀數分辨率
中英文可選操作界面
RS232,RS485,USB,HANDLER,GPIB接口
產品簡介：

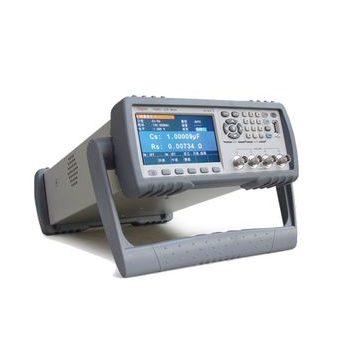

高性能緊湊型LCR數字電橋
技術參數:
|
顯示 |
4.3TFT LCD顯示器480x272 |
|
基本測量準確度 |
LCRZ 0.05%、DCR 0.1% |
|
測試頻率 |
50Hz-100kHz,34點 |
|
AC信號電平 |
10mVrms-2Vrms；100μArms-20mArms |
|
信號源輸出阻抗 |
30Ω、100Ω |
|
RDC測試信號電平 |
1V |
|
測試參數 |
L、C、R、|Z|、D、Q、|Y|、G、X、 |
|
測試速度(ms/次) |
快速: 12.5ms；中速: 83 ms；慢速: 167 ms |
|
列表掃描 |
201點，掃描參數:測試頻率、AC電壓、AC電流、DC BIAS電壓、DC BIAS電流 |
|
圖形掃描分析 |
------- |
|
通用功能 |
串、并聯等效模式，測試電纜長度：0、1m，平均：1-255次，校準：開路、短路、負載，ALC功能量程選擇：自動、手動，觸發模式：INT、MAN、EXT、BUS，觸發延時：0-999s，鍵盤鎖定功能 |
|
獨有功能 |
L-RDC同時測試，軟電源開關，一鍵截屏功能，數據記錄功能 |
|
比較器 |
10檔分選, PASS/FAIL指示,檔計數功能 |
|
存儲 |
內部：100組儀器內置測試設定文件，201次測試結果，USB存儲器：設定文件、GIF圖像、CSV數據文件 |
商品詳情：
數字電橋表
標準配置：2830數字電橋表1臺，短路片 1只，夾具1只，帶盒四端絕緣帶鎖KELVIN測試顯示1套，使用手冊
