一、儀器簡介：

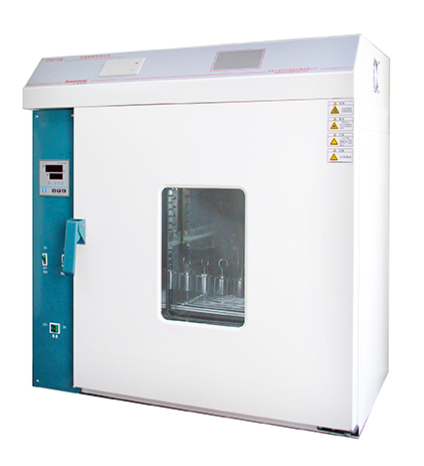

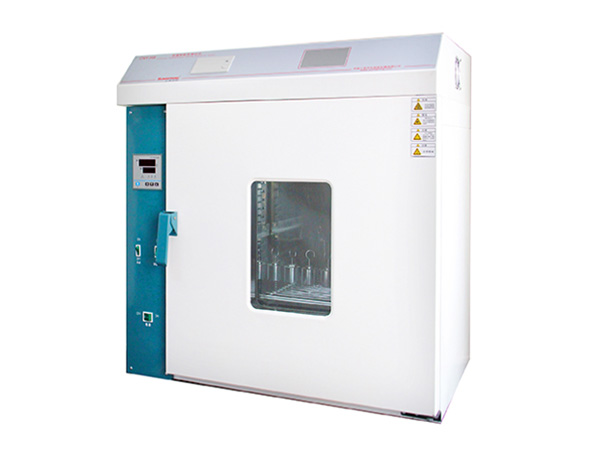

GS-SMT209水凝膠片狀電極持粘性柔順性測試儀這款儀器可以使用在標準YY∕T 0868-2021 神經和肌肉刺激器用電極，以及YY/T0148醫用膠帶的標準,這款儀器主要的測試要求是溫度的要求：36 ℃～38 ℃熱空氣烘箱內30min,使鋼板與垂直面呈2°傾斜.水凝膠片狀電極的下滑位移應不超過5 mm.

二、標準試驗要求：

5.2.2.1水凝膠片狀電極的持粘性

不銹鋼板的制備,選用材質符合GB/T3280-2015規定的06Cr19Ni10不銹鋼，長度至少100mm,寬度至少50mm,厚度約為2mm,不銹鋼板表面粗糙度為0.05 μm±0.025μm。每次試驗期間都需防止劃傷鋼板以免改變其表面性質。

滾子的制備,用一拋過光的直徑不小于50mm的金屬圓柱。必要時,可增加配重,使其在滾壓過程中,確保試樣與不銹鋼板之間緊密貼合,沒有氣泡。

將水凝膠電極片狀原材料在23℃士5℃,相對濕度40%±10%的環境下置放24h。截取長度60 mm,寬度25 mm的試樣5份,去除保護膜后立即試驗。試驗期間,注意不弄臟粘貼表面。將試樣一端的粘貼面與不銹鋼板的清潔表面接觸,使試樣的端部的整個寬度與距鋼板端面25mm處對齊,試樣兩邊平行于鋼板的長邊。試樣的未粘貼端懸于鋼板該端面以外,粘貼試樣時,要確保試樣與鋼板之間沒有氣泡。用滾子向試樣粘貼部分施加壓力,以約60cm/min的速度沿試樣長度方向滾壓四次,并使其在標準大氣壓下停放10min。在試樣端線部做一標記線,將鋼板懸掛于36℃～38℃熱空氣烘箱內30min,使鋼板與垂直面呈2°傾斜,以防止試樣與鋼板剝離。測量粘貼試樣的頂端下滑的位移。

對另外4份試樣使用同一方法測試,計算平均值。

5.2.2.2水凝膠片狀電極的柔順性

不銹鋼圓柱體的制備,選用材質符合GB/T 3280-2015規定的06Cr19Ni10不銹鋼,表面粗糙度為0.05 μm±0.025 μm。每次試驗期間都需防止劃傷鋼板以免改變其表面性質。

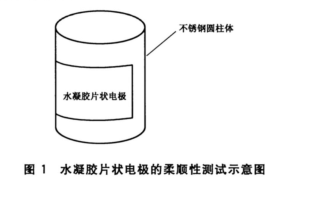

將水凝膠片狀電極在23℃±5℃,相對濕度40%士10%的環境下置放24h。試驗時,將被試水凝膠片狀電極完全粘貼于不銹鋼圓柱體上,如圖1所示。該不銹鋼圓柱體的周長應是水凝膠片狀電極主軸方向長度的1倍及以上。水凝膠片狀電極主軸包裹于該不銹鋼圓柱體上。1h后,不應有20%以上的水凝膠面積脫離不銹鋼圓柱體表面。

三、主要技術參數：

1. 標準壓輥：2000g±50 g

2. 試驗砝碼：1000g（200g、500g可選）

3. 試 驗 板：100（長）㎜×50（寬）㎜×2（厚）mm

4. 不銹鋼板表面粗糙度：0.05 μm±0.025μm

5. 計時范圍：0～9999.99小時

6. 溫控范圍：室溫+5℃～100℃

7. 控溫誤差：±1 ℃

8. 計時范圍：0～9999.9小時

9. 試驗工位：6工位

10. 滾子：直徑50mm

11. 滾壓速度：10～1000mm/min 可隨意設定

12. 滾壓距離：0～200mm可隨意設定

13. 滾壓次數：0～999次 可隨意設定

14. 壓輥荷重：20N±0.5N （其他重量可定制）

15. 外形尺寸：900mm×550mm×750mm (長寬高)

16. 重量：約40Kg
