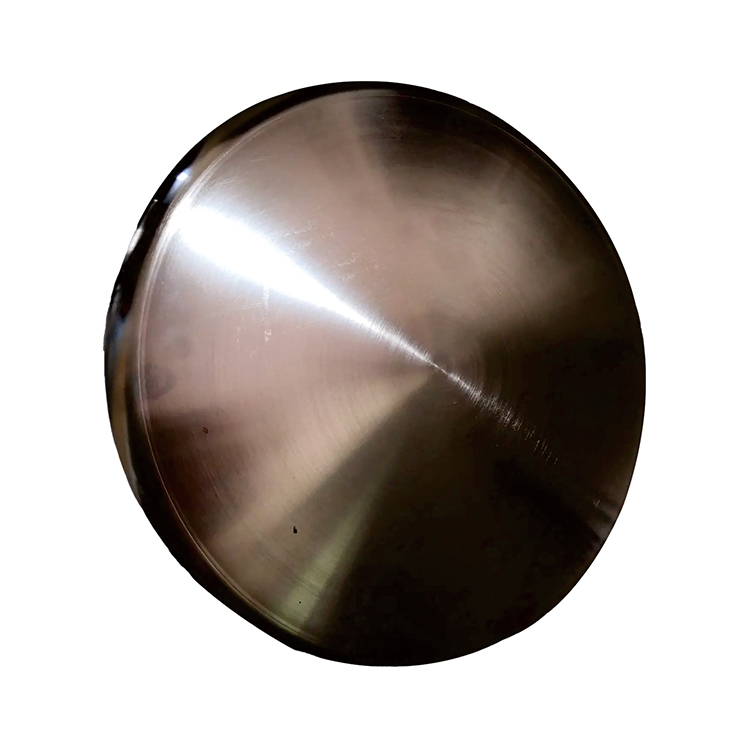

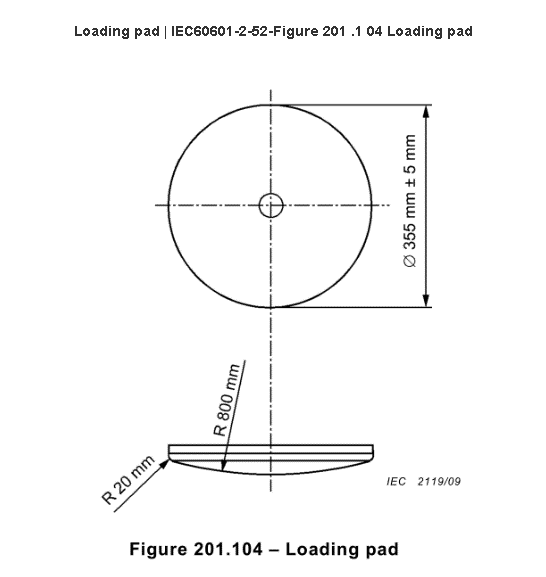

IEC60601-2-52球面加載墊工具



符合標準:符合IEC60601-2-52 ：2015標準中圖201.104要求設計制造。

主要參數規格：加載墊工具符合IEC60601-2-52：2015標準中圖201.104設計而成，材質為45#鋼。用于測試醫療器械的ME設備，直徑是￠355mm±5mm，沖擊器的表面有前沿半徑R20mm的，半徑R800mm的凸球面曲率，重31Kg。

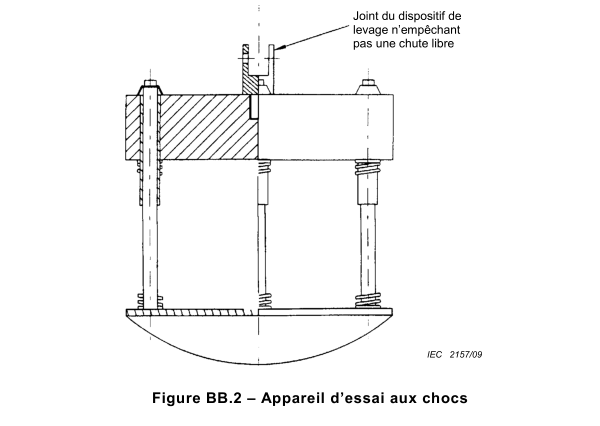

 IEC60601-2-52醫用病床沖擊試驗裝置



符合標準：醫用病床沖擊試驗裝置是根據IEC60601-2-52附錄BB，圖BB.2設計制造而成，材質為45#鋼。

主要參數規格：本沖擊器體大約200mm直徑，通過彈簧與沖擊面隔離開。沖擊體可以自由地在垂直沖擊面的軸線上自由移動?？傊亓繛?5kg正負0.1kg.沖擊體及附件，減去彈簧質量為17kg正負0.1kg。

彈簧總成彈性系數為6.9N/mm正負1N/mm且移動部件的總摩擦系數應該為0.25N到0.45N。當彈簧系統受力1040N正負5N時，壓縮量為60mm以上。

沖擊面為硬性球面，直徑為200mm正負5，球面半徑為300mm，弧高12mm。
