【摘要】目的 比較4種常見直線加速器晨檢儀的性能差異。方法用三維水箱,劑量?jī)x和電離室測量并調整直線加速器劑量學參數,確保加速器的束流系統基本穩定,包括中心軸輸出量(CAX)、射野平坦度(FLAT)和射野對稱性(SYM)。對4種晨檢儀LINA-C、QUICK-CBEAM-C和QA3,設置基準線,并對加速器進行檢測和記錄,比較各晨檢儀的監測結果。依據TG 142報告要求設置加速器劑量學參數(CAX和 SYM)偏差,使用晨檢儀檢測,測試其靈敏度。結果4種晨檢儀的監測結果與三維水箱和劑量?jī)x測得的基準值相比差異不大,CAX[敏感詞]偏差為L(zhǎng)INA-C的0.5%FLAT[敏感詞]偏差為QUICK-C的-0.45%，SYM[敏感詞]偏差為BEAM-C的0.5%。4臺晨檢儀均能檢測出設定的劑量學參數偏差。結論各臺晨檢儀的穩定性均能滿足日常檢測需求。LINA-C只能提供CAX監測.QUICK-CBEAM-C和QA3 晨檢儀除了能夠滿足AAPM的TG142報告中的日常設備質量控制的要求,還提供了各自獨特的附加功能?；鶞?zhǔn)線的設置是晨檢儀是否能準確監測直線加速器劑量學參數的關鍵因素。測量結果報警時,建議首先檢查晨檢儀的工作狀況,不宜以晨檢儀的監測結果直接調整直線加速器。

【關鍵詞】晨檢;中心軸輸出量;平坦度;對稱性

直線加速器的晨檢是一項監測設備穩定性的重要工作， 其檢測結果直接影響患者治療的實施【1-2】。按照美國醫學物理師協會(AmericanAssociation of Physicists in Medicine,AAPM)TG-142號報告的建議,加速器的日常質量控制包括劑量學參數、機械參數和相關安全連鎖等【3】。這項工作一般在晨檢時完成,要求檢測人員和設備能夠準確快速地提供測量結果。劑量學參數的檢測大多采用膠片、劑量?jī)x和小水箱(或固體水)的方式來完成,操作較為復雜,且費時【4-6】,而作為能夠檢測加速器基本劑量學參數的一體化的集成設備,晨檢儀的出現解決了這一問題【7-8】。本研究對幾種常用晨檢儀的性能進行了比較分析。

材料與方法

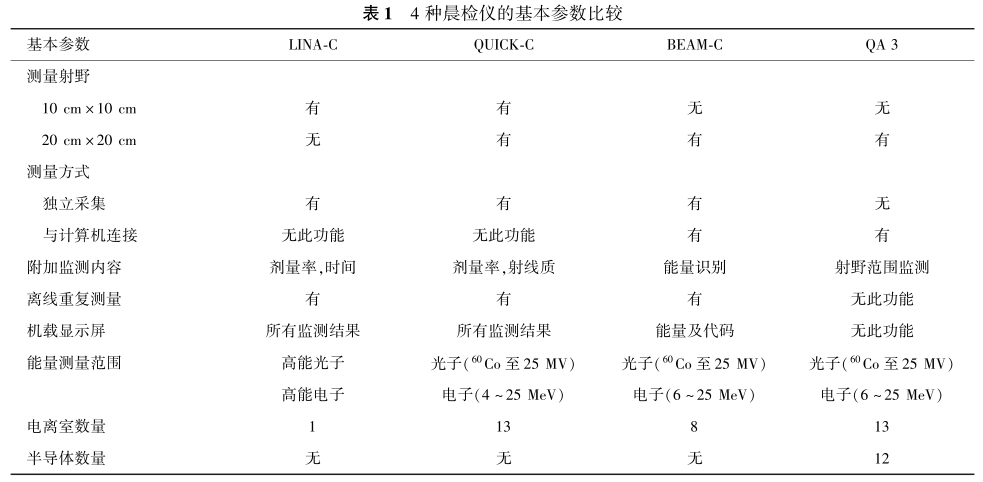

1.材料設備:美國瓦里安Clinacix6MVX射線加速器:PTW三維水箱(MP3)及掃描分析軟件MEPHYSTO mcc 3.0,劑量?jī)x(Unidose webline)0.6cc(PTW30010)和0.125 cc電離室(PTW31010)。4臺晨檢儀分別為德國PTW公司制造的LINACHECK(LINA-C)和QUICKCHECKWEBNE(QUICK-C)，美國Standard Image 公司制造的QABEAMCHECKER"(BEAM-C)及美國SUNNUCLEAR 公司制造的DailyQA3?(QA3)。4臺晨檢儀均能滿足常用高能光子和高能電子的能量范圍列于表1。

LINA-C和QUICK-C電子和光子能量在同一測量平面,具有離線測量、測量結果實時顯示和自動存儲的功能。BEAM-C電子和光子能量不在同一測量平面,需根據射線類型選擇相應的測量模式,可采用離線或在線測量,但機載顯示屏僅顯示測量結果通過或錯誤報警代碼。0A3電子和光子能量在同一測量平面,沒有機載顯示屏,采用在線測量的方式。

2.創建基準線:根據國際原子能機構IAEA 398【9】號報告，使用0.6cc(1cc=1cm3)指型電離室和劑量?jī)x測量并校準加速器[敏感詞]劑量;使用三維水箱、0.125cc指型電離室測量并調整直線加速器劑量學參數(FLATSYM)使其符合AAPMTG-142號報告的要求。分析并記錄上述劑量學數據,作為三維水箱監測的基準線。設定晨檢儀各項劑量監測的誤差范圍如下:中心軸輸出劑量(CAX)±3%、平坦度(FLAT)±3%、對稱性(SYM)±3%。需要注意的是,常規概念中的中心軸[敏感詞]劑量、射野平坦度和對稱性等參數【10】,與各晨檢儀內部定義的參數略有差別。

按照每臺晨檢儀的要求,測量經劑量?jī)x和三維水箱調整后的加速器劑量學數據,并存儲其結果作為日常比對的基準線。射野范圍按晨檢儀手冊設置，其中UNA-C設置為10cmx10cm:QUICK-C、BEAM-C及QA3統一設置為20cmx20cm。各晨檢儀對基準線的設定和存儲略有不同:①LNA-C僅對中心軸輸出量進行監測,需手動記錄并計算±3%的數值區間:②QUICK-C僅在設定誤差范圍時需要與計算機連接,基準線數據采集完后,自動歸一并同時將換算的歸一系數(k.)和基準線存儲在系統中;③BEAM-C在基準線數據采集和設置時需要連接計算機,采集完后自動識別能量,并基于系統自帶的算法給出劑量參數的監測結果;④QA3在采集基準線數據前,需要按照操作流程對探測器進行校準,其他過程與BEAM-C類似。

3.穩定性對比:設定加速器機架0°,準直器0°,能量6MV,劑量率400 MU/min,使用劑量?jī)x、三維水箱、0.6cc和0.125cc電離室監測直線加速器的穩定性,連續測量4周,參數包括中心軸輸出量(加速器出束100MU條件下)平坦度以及對稱性:同步依次進行晨檢儀測量并記錄結果。其中LINA-C僅提供了中心軸輸出劑量的監測,無法監測平坦度和對稱性。

4.靈敏度檢測:根據晨檢儀CAX允許誤差范圍±3%的設定,將加速器輸出量分別設置成97和103 MU,逐一檢測晨檢儀監測的中心軸輸出量并記錄。根據晨檢儀對稱性允許誤差范圍±3%的設定結合三維水箱測量結果調整加速器機架角度為7°以產生3%的對稱性偏差,檢測晨檢儀射野的對稱性監測狀況并記錄結果。

5.統計學處理:數據以[敏感詞]測量偏差表示。采用SPSS 19.0進行分析不同晨檢儀的測量偏差,采用配對t檢驗。P<0.05為差異有統計學意義。

結果

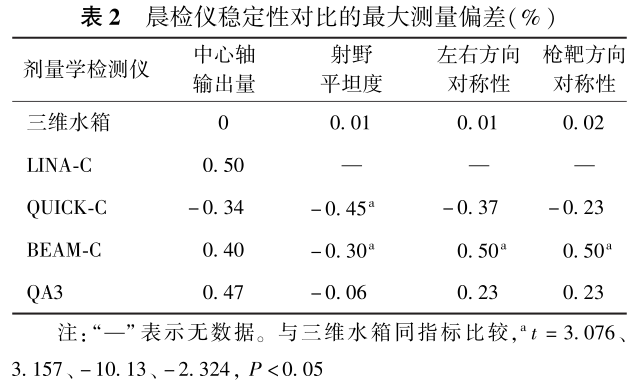

1．晨檢儀穩定性對比：４臺晨檢儀穩定性zui大測量偏差見表２。

CAX:由三維水箱和劑量?jī)x測量的jue對劑量的偏差為0,顯示加速器束流系統穩定。與之相比，LINA-C、QUICK-C、BEAM-C和QA3監測的射束中心軸輸出量偏差,均展示了不同程度的隨機波動，偏差zui大值為L(zhǎng)INA-C的0.5%,但差異無統計學意義。

射野平坦度(FLAT):三維水箱測量得到的FLAT 偏差<0.01%,QUICK-C、BEAM-C和QA3 晨檢儀測量的偏差均<0.5%,射野平坦度每日偏差呈現隨機波動狀。與三維水箱的測量結果相比，QUICK-C和BEAM-C的zui大偏差,差有統計學意義(t=3.076、3.157，P<0.05)。雖然 QUICK-C 和BEAM-C監測的FAT偏差較大,但是監測結果符合AAPMTG14中對醫用直線加速器質量保證項目的規定。

SYM:三維水箱測量結果顯示,射野左右方向?qū)ΨQ性(LRSYM)的偏差為0.01%,槍靶方向?qū)ΨQ性(TG SYM)的偏差為0.02%。QUICK-C、BEAM-C和QA3測量的LRSYM和TGSYM每日偏差呈現隨機波動狀。與三維水箱測量結果相比,對于LRSYMBEAM-C的zui大偏差差異有統計學意義(t=-10.130.P<0.05):對于TG SYM,BEAM-C的zui大偏差差異有統計學意義(t=-2.324，P<0.05)BEAM-C監測的LRSYM及TGSYM差較大,但結果未超出 TG 142的規定。

2.晨檢儀靈敏度對比:中心軸輸出量偏差測試結果顯示,4臺晨檢儀均檢測出CAX超過限定值(顯示值均為3%),并提出警告。射野對稱性偏差測試結果顯示,INA-C沒有檢測射野偏差的功能僅對QUICKC、BEAM-C及OA3進行測試,在機架設置為7°時,3臺晨檢儀均發出警告,但數值略有差別,分別為3.40%、3.50%和-3.49%。

討論

三維水箱和劑量?jī)x的測量結果顯示，,直線加速器的中心軸輸出量、平坦度和對稱性的偏差均<0.03%,說明加速器的速流系統基本穩定,可以排除直線加速器對于4臺晨檢儀每日測量所產生的偏差的影響。由于晨檢儀顯示的中心軸劑量、平坦度和對稱性的數值僅來自于嵌人晨檢儀的一個中心電離室(CAX)或周邊等距離嵌入的電離室的測量值,因此,擺位誤差以及電離空本身的不確定度,都可直接導致晨檢儀的測量偏差,這種測量偏差是無法避免的。根據晨檢儀的穩定性測試顯示,4臺晨檢儀的每日測量偏差均<0.5%,符合TG-142報告對醫用直線加速器的質量保證項目的規定。

晨檢儀靈敏度的測試結果顯示,機架角度相同時,3臺晨檢儀LRSYM的監測數據并不相同考慮主要原因如下:3臺晨檢儀用于射野對稱性監測的電離室的測量位置不同【7】;各個廠家的晨檢儀對于劑量學參數的監測算法略有不同;擺位誤差及電離室本身的不確定度。由此影響基準線數據的采集及3臺晨檢儀實時監測數據,導致最終監測結果的差別。其中,以射野左右方向?qū)ΨQ性監測為例,假設基線測量時射野對稱性為完全對稱,人為引人左側和右側的偏差分別為3%時，僅晨檢儀的算法即可導致0.1%左右的偏差。但當基準線的數據不夠理想時,會對晨檢儀的監測結果,造成削減或增益的影響。因此對于基準線的采集,需要格外謹慎,建議先用三維水箱精密掃描,得到加速器各個劑量學參數的[敏感詞]值,再用晨檢儀采集基準線數據,盡量減少與三維水箱數據的差異。必要時可考慮設定更加嚴格的誤差范圍。

從實際應用的角度來講,LINA-C僅提供了中心軸輸出劑量的監測,其應用范圍有限,QUICK-C、BEAM-C和OA3相對更為實用,但在日常晨檢中,亦各有利弊。PTW公司的QUICK-C所采用的離線測量和測量數據實時顯示,不同射線類型在同一測量平面完成的方式,可以快速獲取直線加速器的多項性能指標,尤其在監測數據重復測量時,為技術人員節省了大量的操作時間。但需要注意的是,多個能量監測時,能量選擇必須與QUICK-C存儲的基準線數據一致,否則會導致錯誤結果。相對于OUICK-C.BEAM-C具有能量自動識別與對比功能,但BEAM-C的電子和光子的測量平面不同,需要根據射線類型,選擇正確的測量平面;同時,由于其機載顯示屏無法顯示所有監測信息,處理錯誤信息時需要與計算機連接,對于數據分析帶來不便。而QA3沒有機載顯示屏,每次測量與數據統計時均需與裝有通訊軟件的計算機連接。其便捷性不如QUICK-C和BEAM-C,但其具備20cmx20cm的照射野鉛門到位精度監測功能。

綜上,晨檢儀對于直線加速器是能夠起到很好的日常檢測作用,其穩定性和靈敏度均能滿足日常需求。但當測量結果報警時,建議首先檢查晨檢儀的工作狀況(如供電是否充足、位置擺放是否準確是否按照設定的能量順序監測),不宜以晨檢儀的監測結果直接調整直線加速器。

參考文獻

[1] Kutcher GJ,Coia L,Gillin M,et al. Comprehensive OA forradiation oncology: report of AAPM Radiation Therapy CommitteeTask Group 40 [J].Med Phys,1994,21(4):581-618.

[2 ] Pawlicki T,Whitaker M, Boyer AL. Statistical process controlfor radiotherapy quality assurance[J].Med Phys，2005.32(9):2777-27786.

[3] Klein EE,Hanley J,Bayouth J,et al. Task Grup 142 report:Quality assurance of medical accelerators[]]. Med Phys,200936(9):4197-212.

[4] Pai S,Das IJ,Dempsey JF,et al, TG-69 : Radiographie film formegavoltage beam dosimetry[J]. Med Phys, 2007. 34 ( 6 ):2228-2258.

[5] Conte L,BianchiC,Cassani E,et al.The use ofphotostimulable phosphor systems for periodie quality assuraneein radiotherapy[J]. Phys Med,2008,24(1):34-37.

[6] Briere TM, Lii J,Prado K,et al. Single-use MOSFET radiationdosimeters for the quality assuranee of megavoltage photon beams[J],Phys Med Biol,2006,51(5):1139-1144.

[7] Peng JL, Kahler D, Li JG,et al. Feasibility study of performingIGRT system daily QA using a commercial OA device [j]. JAppl Clin Med Phys,2011,12(3):3535.

[8] Luketina lA , Greig L. Linear accelerator output variability[ J].Auslralas Phys Eng Sei Med,2004.27(3):155-159[9]International Atomic Energy Agency, TRS l. 398. Absorbed dosedetermination in external beam radiotherapy: an internationalcode of practiee for dosimetry based on standards of absorbeddose to water R. Vienna:lAEA .2000[10]Podgorsak EB,Radiation oncology physics:a handbook forteachers and sludents[M]. Vienna: IAEA,2005.

作者：胡俏俏，張藝寶，劉卓倫，張健，岳海振，吳昊
來源：中華放射醫學與防護雜志2015年７月第35卷第７期，本轉載僅提供個人學習交流，無商業性質，轉載請注明出處，如有侵權請聯系我們刪除。
