摘要 目的：人工智能醫療器械的應用越來越廣泛，但目前并沒有對其性能的評價標準。希望通過本文研究為人工智能醫療器械的客觀評估提供幫助。
方法：從不同的應用角度對人工智能醫療器械評估參數進行了梳理，比較了各個參數的特點和使用場景。
結果與結論：不同的評估參數所適用的場景不同，評估結果也存在差異，在進行人工智能產品評價時應根據產品特性合理選擇。

關鍵詞： 人工智能醫療器械；性能評價；分類；分割

人工智能醫療器械作為一種新興的醫療器械，在輔助診斷、輔助篩查等諸多領域?qū)崿F(xiàn)了突破?；谏窠?jīng)網絡的深度學習可以幫助醫生識別 CT影像、病理切片、皮膚損傷、視網膜圖像、心電圖、內窺鏡檢查、面部和生命體征[1-3]。人工智 能產品一般是對樣本數據進行分類或?qū)颖緮?shù)據的異常特征進行標記或提取。對于它們的評估多為算 法的評估結果與參考標準（臨床“金標準”或有 經驗臨床醫生的診斷結果）進行比較[4]，使用召回率、特異性、準確度等參數的數值大小或曲線關系來表示產品的質量水平。對于人工智能產品不同的功能，如分類、分割、檢出；或者不同的應用場景，如體檢應用、門診應用；或者不同的評價目的如產品研發過程的評價、迭代后性能的評價、不同產品的比較評價，都應該依據自身特點合理地選擇評價參數，因?yàn)椴煌膮?shù)所體現產品的能力是不一樣的。

目前，我國雖組建了人工智能醫療器械歸口 單位，相應的標準也在不斷的規劃中，但現階段國 內外尚未建立人工智能醫療器械的評價標準與方法 規范。本文對工智能產品的評估參數進行了分析， 簡述了各個參數的特點，這將有助于進一步明晰影像類人工智能產品的評價工作，為人工智能產品的 研發和質控提供指導。

1 分類評估參數

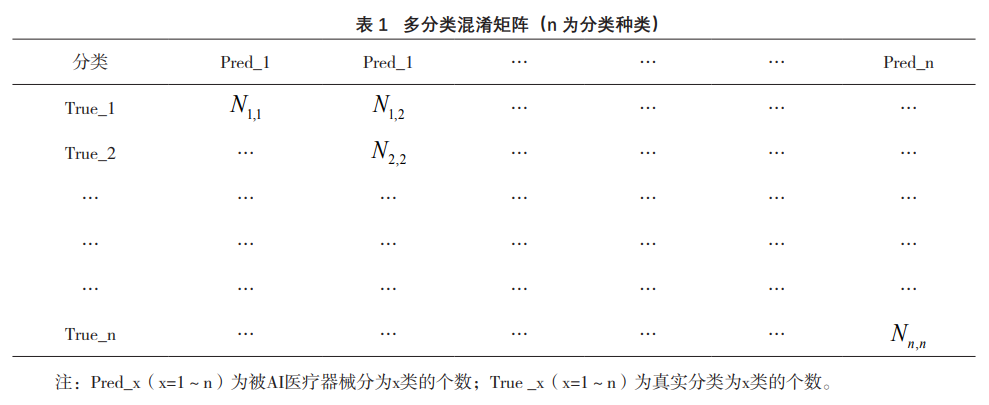

人工智能（Artificial Intelligence，AI）醫療器 械的輔助篩查、輔助識別或輔助診斷等功能多是給 出患者數據的狀態分類，如二分類的陰性（非患 病）、陽性（患病），或多分類如糖尿病視網膜病 變篩查的0期~VI期[5]。對于分類問題可采用混淆矩 陣的方法[6]，見表1，進而計算靈敏度、特異性、 準確率等參數。

Ni,j（i=1～n，j=1～n）為真實分類為i類，被AI 產品判為j類的個數；Psen,i為第i類為陽性，其他類 為陰性的靈敏度；Pspe,i為第i類為陽性，其他類為陰性的特異性。

靈敏度指參考標準中實際的陽性樣本被正確 判斷的比率，見式（1），用來評估人工智能產品 對目標疾病的識別能力。相反，特異性是指參考 標準中實際的陰性樣本被正確判斷的比率，見式 （2），用來評估人工智能產品對非目標疾病的識 別能力。而準確度是指所有樣本被正確判斷的比率，見式（3）。這些參數都是0~1的數值，越接近1表示算法的性能越好。

單一參數很高并不能說明產品的優劣。比如 準確度，其數值與發病率有一定相關性，當某一 類數據的樣本量遠大于另一類時，即使另一類全 部判斷錯誤也不會對準確度產生太大影響，所以即 使分?jǐn)?shù)很高，也無法對于特定類別的識別能力進 行判斷。所以大部分情況下可用多個參數同時用于 產品性能的評估，比如用靈敏度和特異性兩個參數來評價產品的性能。一般成熟的產品算法的評估 閾值是一定的，也就是靈敏度和特異性是[敏感詞]的。 特定閾值下的參數只能體現產品應用性能的優劣， 并不能評價產品算法的優劣，比如一個優質算法在 一個存在偏倚的數據集上進行訓練，產品出廠時并 沒有選擇最優的閾值，這導致召回率等參數沒達到 預期。所以為了進一步評價算法的好壞通常采用 ROC、Precision-Recall（P-R）曲線等來對產品進行 評價[7]。在醫用范疇，多數情況下正負樣本比例差 距較大（與發病率相關，Precision-Recall曲線在正 負樣本不均衡的情況下會出現較大波動），且ROC 曲線包含混淆矩陣的所有信息（Precision-Recall曲 線缺少混淆矩陣的真陰性個數信息），因此ROC曲 線更常見。它通過調節算法的閾值來計算不同閾值 下的靈敏度和特異性，以1減特異性為橫坐標，靈 敏度為縱坐標，繪制ROC曲線，ROC曲線不僅能體 現算法在不同閾值下的泛化能力，同時，還通過計 算曲線[敏感詞]積（AUC）對不同的AI產品用一個參數 進行比較。

2 分割評估參數

人工智能輔助檢測功能多應用于影像識別類 產品，其作用在于準確地識別圖像中的病灶位置 并進行邊界分割，其分割性能多采用分割結果與 參考標準比較，比如在FDA發布的計算機輔助探測 （Computer-assisted Detection Devices）的510（k） 提交指導原則[8]中提到了用分割區域的位置關系進 行評價計算。目前比較算法中被廣泛應用的評價方 式有兩種：Jaccard系數[也稱之為交并比（IoU）]和 Dice系數[9-10]。

交并比是指參考標準和人工智能算法區域交 集與并集（見圖1）的比率，見式（4）：

Dice系數是指參考標準和人工智能算法區域交 集與二者區域平均值的比率，見式（5）：

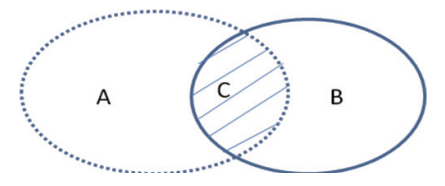

A. 參考標準的分割面積；B. 人工智能算法的分割面積；C. 參考標準與人工智能算法分割面積的重疊部分。
圖1 尺寸分割評價參數舉例

從公式（4）和（5）可以看出，雖然二者都 是在0～1變化的數值，但相同情況下IoU數值要低 于Dice系數，見式（6）：

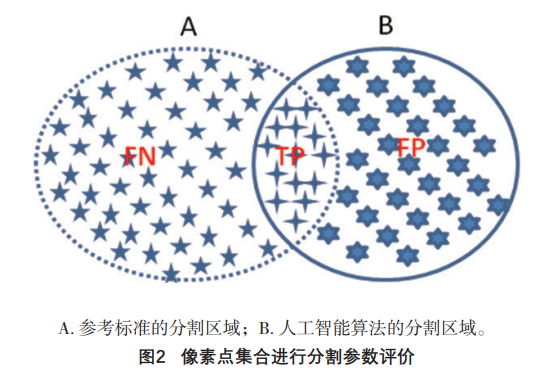

IoU比Dice系數提供了更寬的數值評估范圍， 尤其是在分割結果較差的情況下，IoU能更好地評 估分割圖像中的微小變化，對于不同產品的評價提 供了更好的區分度；如果一個AI產品的分割性能進 行了提升，隨著重疊面積的增加，Dice系數呈線性 變化，而IoU呈非線性變化，這對于同一產品分割 性能的評價，尤其在算法整改后的評價上，Dice更為直觀。 對于分割性能，在檢出類AI產品如肺結節識 別上，有可能會通過區域分割指標來判斷真陽性 （TP）和假陽性（FP），進而計算靈敏度、特異 性等參數，就是要確定分割性能參數閾值的大小， 這涉及了標記匹配的內容[11]。比如交并比不低于某 一小于1的數，這個數值直接決定了是否被命中， 進而影響靈敏度、[敏感詞]度等參數。我們能判斷越接 近于1，算法是越[敏感詞]的，但是我們無法確切定義 哪個百分比對于臨床醫生的使用是足夠了，也就是 檢出來了，這部分還有待進一步研究。 此外，還可以把算法分割結果與參考標準當 成兩個像素集，二者重疊像素點記為TP，參考標 準去掉TP部分為FN，算法分割結果去掉TP部分為 FP，這樣可以用召回率[見式（7）]和[敏感詞]度[見式（8）]兩個參數對分割結果進行評價，見圖2。這 類似于對于病灶檢出的評價方式。

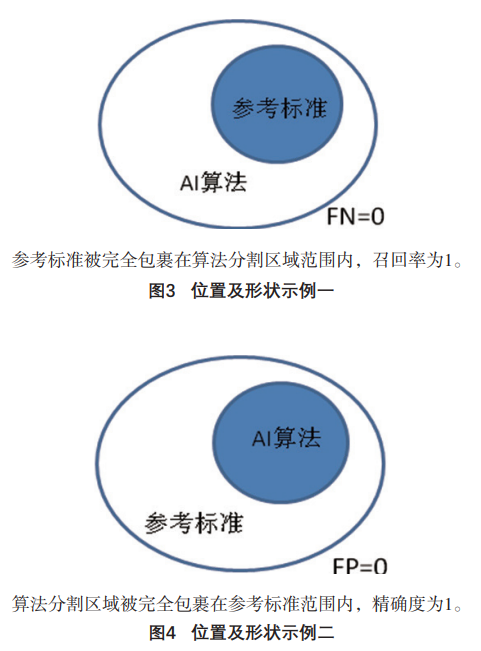

當召回率為1時，參考標準被完全包裹在算法 分割區域范圍內，如圖3所示；當[敏感詞]度為1時，算 法分割區域被完全包裹在參考標準范圍內，如圖4 所示。通過兩個參數不僅可以分析分割結果的相關 度，還可以對分割的位置及形狀進行判斷，IoU和 Dice雖然能分析分割結果的相關度，但通過參數不 能判斷分割面積的大小和相互包含關系。

3 檢出算法的曲線評估參數

檢出類算法一般會在一幅圖像上診斷出多個 異常，這種病灶檢出的方式無法采用ROC曲線進行 評價，因?yàn)榧訇栃缘膫€(gè)數是沒有限制的。這種情況 一般采用FROC曲線來進行評價。其繪制方法是在 不同的閾值下，計算算法的召回率和平均假陽個數 （平均每個病人所含有的假陽個數）。以召回率為 縱坐標，平均假陽個數為橫坐標，繪制曲線。對于 曲線評價，我們不僅希望從曲線的趨勢圖或曲線上 特定點來評價算法的好壞，我們更希望通過曲線提 取出一個綜合參數，用這個參數對算法進行評價， 比如ROC曲線的AUC。對于FROC，同樣可以計算 曲線下的面積，但這種方式可能需要調節多個閾 值，計算量較大。且假陽結節的數量會因?yàn)楫a(chǎn)品的 性能不同而不同，這導致FROC曲線橫坐標（平均 假陽個數）終點不一致，這樣計算的面積很難進行 橫向比較。為解決這一問題，可以采用給橫坐標一 個限制，如橫坐標都采用平均假陽個數8個，這樣 面積的理想值就進行了統一，但損失了一部分閾值 下的數據考量。另一個問題，對于較好或較差的算 法，平均假陽個數8個可能會太多或者太少，給評價帶來一定的局限。我們還可采用曲線上召回率的 平均值，這種對于線性度較好的曲線是個不錯的選 擇，但對于線性度較差的曲線，可能會存在偏差。

Precision-Recall曲線是以召回率為橫坐標，精 確度為縱坐標繪制的曲線。曲線構造和ROC曲線類 似[10]，曲線[敏感詞]積理想值為1。該曲線的評價方式 很好地繼承了ROC曲線的優點，能夠?qū)崿F(xiàn)不同算法 性能的評估和統計比較。

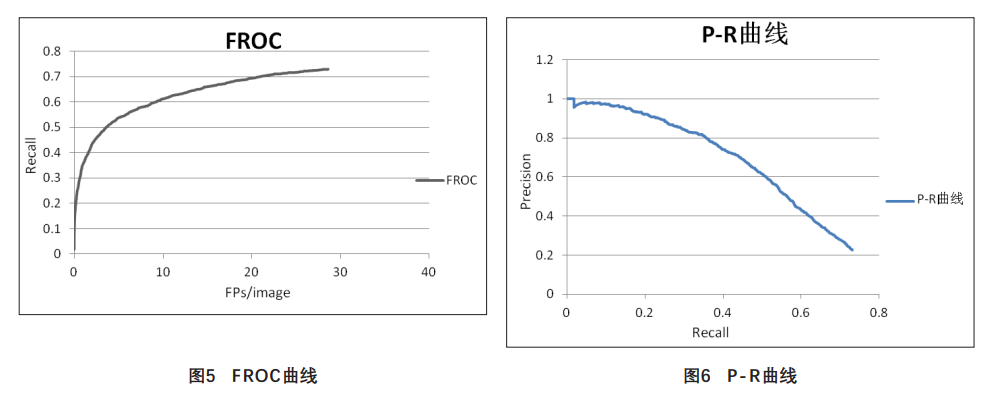

FROC與P-R曲線都包含了TP、FP、FN的信 息，兩種曲線有著各自的特點，見圖5、圖6。在 FROC曲線上能更為直觀地找到曲線的拐點，這對 于產品研發階段合理的閾值調節具有很大的幫助。 但曲線在閾值無限小的情況下，召回率趨于定值， 而平均假陽個數是在不斷增加的，無法通過計算 FROC曲線下的面積對AI算法進行評估，這一點上 P-R曲線更具優勢。P-R曲線理想狀態下曲線[敏感詞] 積為1，隨著閾值的減小[敏感詞]度趨于0，可以通過曲 線[敏感詞]積對不同算法進行比較[12]。此外，P-R曲線 的橫坐標和縱坐標都和TP的數量密切相關，如果 數據集陽性樣本數量變化時，曲線的變化有可能會 大于FROC曲線。

4 總結

統一的評價標準是人工智能算法質量評估重 要的研究?jī)?nèi)容之一，這有助于實現AI算法的橫向比 較，使評價更為客觀。本文討論了不同評估參數的 定義及適用場景，簡述了它們各自的優缺點，但目 前還沒有形成統一的標準。相信隨著人工智能在醫 療領域的普及，以及臨床實際應用經驗與應用模式 （如人+AI工作、AI單獨工作）的不斷進步，評價 標準會逐步統一和提高。但現階段，任何對于AI算 法的評估，不僅要給出數據集的情況描述，還應給 出全面的質量評估算法的描述，不能直接給出一個 最終結果。

參考文獻：

[1] Eric J Topol. High-performance Medicine：The Convergence of Human and Artificial Intelligence[J]. Nature Medicine，2009，25：44-56.
[2] Setio A AA，Traverso A，De Bel T，et al. Validation， Comparison，and Combination of Algorithms for Automatic Detection of Pulmonary Nodules in Computed Tomography Images：The LUNA16 Challenge[J]. Medical Image Analysis，2017，42：1-13.
[3] Gulshan V，Peng L，Coram M，et al. Development and Validation of a Deep Learning Algorithm for Detection of Diabetic Retinopathy in Retinal Fundus Photographs[J]. JAMA，2016，316（22）：2402–2410.
[4] Petrick N，Sahiner B，Armato SG，et al. Evaluation of Computer-aided Detection and Diagnosis Systems[J]. MedPhys，2013，40（8）：87001.
[5] 中華醫學會眼科學會眼底病學組. 我國糖尿病視網膜病變臨床診療指南（2014年）[J]. 中華眼科雜志， 2014，50（11）：851-865.
[6] 孟祥峰，王浩，王權，等. 影像類人工智能醫療器械評 價方法研究[J]. 中國醫療設備，2018，33（12）：23- 26，30.
[7] Jesse Davis，Mark Goadrich. The Relationship Between Precision-recall and ROC Curves[C].Appearing in Proceedings of the 23rd International Conference on Machine Learning：Pittsburgh，PA，2006.
[8] FDA. Computer-Assisted Detection Devices Applied to Radiology Images and Radiology Device Data–Premarket Notification [510(k)] Submissions[S]. Washington DC： Food and Drug Administration，2009.
[9] Chang H H，Zhuang A H，Valentino D J，et al. Performance Measure Characterization for Evaluating Neuroimage Segmentation Algorithms[J]. NeuroImage， 2009，47（1）：122-135.
[10] Cárdenes R，de LuisGarcía R，Bachcuadra M. A Multidimensional Segmentation Evaluation for Medical Image Data[J]. Comput Methods Programs Biomed， 2009，96（2）：108-124.
[11] Kallergi M，Carney G M，Gaviria J. Evaluating the Performance of Detection Algorithms in Digital Mammography[J]. Medical Physics，1999，26（2）： 267.
[12] Sahiner B，Chen W，Pezeshk A，et al. Semi-parametric Estimation of the Area Under the Precision-recall Curve[C]. Spie Medical Imaging，2016.

作者：孟祥峰，王浩，張超，任海萍 * （中國食品藥品檢定研究院，北京 100050）
