標 準：
IEC 61223-3-1 醫用成像部門的評價及例行試驗第3-1部分：X射線攝影和透視系統用X射線設備成像性能驗收試驗
YY/T 0744-2018 移動式C形臂X射線機專用技術條件
應用范圍：
模體可以測量以下參數
- 動態范圍 - 對比分辨力 - 空間分辨率 - 線束質量 - 同質性
包含測試細節的銅板夾在丙烯酸玻璃板中。丙烯酸玻璃是白色的，因此在聚光燈條件下可以更好地看到光束。結構位涂在測試板的兩側。
外形尺寸：300毫米*300毫米*18.5毫米。

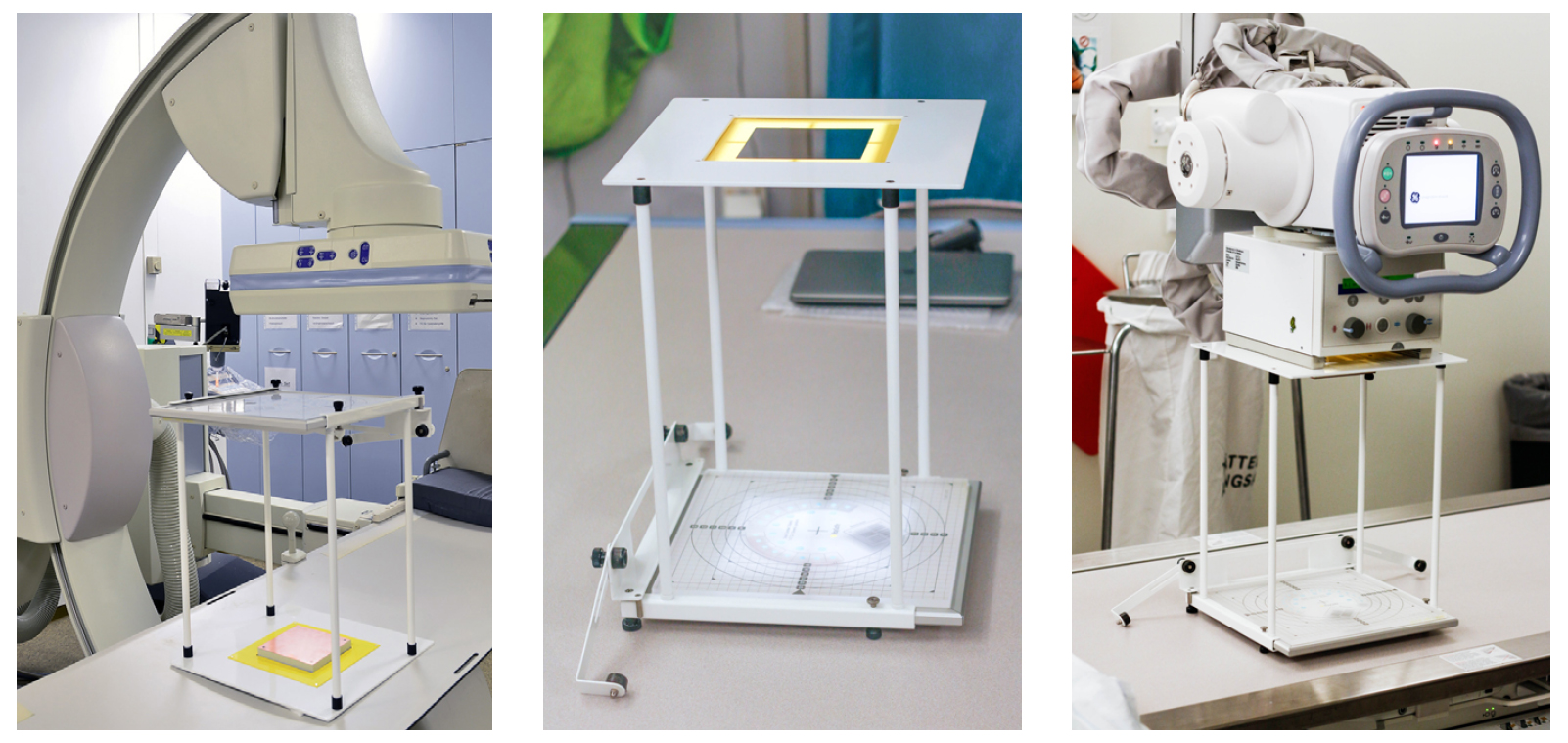

以下為測試擺位示意圖
產品簡介：
測試體膜用于X射線攝影和熒光透視設備的驗收測試（符合DIN 6868/150）
技術參數:

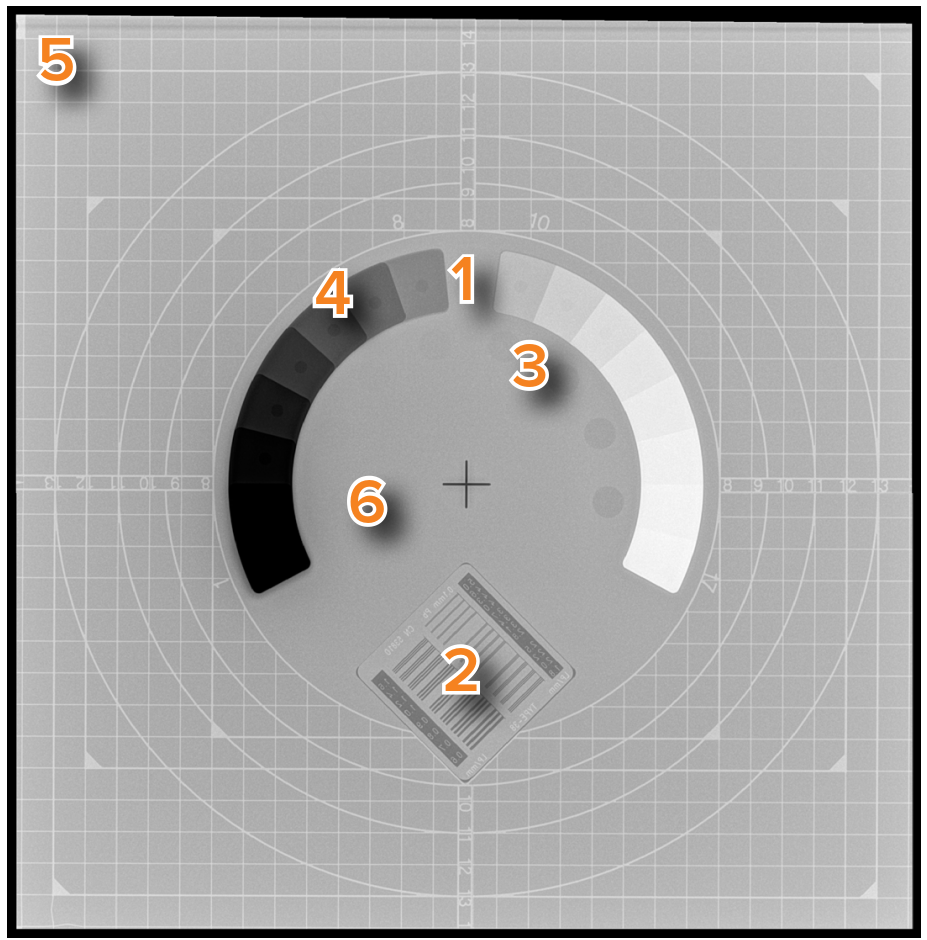

1 . 1.5mm厚度均勻的銅板
2． 高分辨力測試區：0.6 / 0.7 / 0.8 / 0.9 / 1 / 1.2 / 1.4 / 1.6 / 1.8 / 2 / 2.2 / 2.5 / 2.8 / 3.1 / 3.4 / 3.7 / 4 / 4.3 / 4.6 / 5.0 lp/mm，與長軸保持45°夾角放置，鉛厚0.1mmPb
3. 8個直徑為10mm深度為0.4/0.6/0.8/1.2/1.7/2.4/3.4mm/4.0mm的細節對比度物體，用于判定當前工作設置的對比度分辨力
PMMA中細節對比度目標的深度
|
位置a |
深度 |
對比度（%）b |
|
1 |
0.4 |
0.9 |
|
2 |
0.6 |
1.3 |
|
3 |
0.8 |
1.8 |
|
4 |
1.2 |
2.8 |
|
5 |
1.7 |
4.0 |
|
6 |
2.4 |
5.6 |
|
7 |
3.4 |
8.0 |
|
8 |
4.0 |
9.4 |
|
在均勻內場中一排八個圓形細節對比物，直徑為10mm，用于確定工作點處的對比度分辨率。 |
||
4． 動態楔形梯：銅，17階0.00/0.18/0.36/0.54/0.74/0.95/1.16/1.38/1.50/1.73/1.96/2.21/2.45/2.70/2.96/3.22/3.48mm
動態階梯的厚度
|
位置 |
銅厚[mm] a |
亞克力厚度[mm] |
動態范圍 b |
|
1 |
0.00 |
4.0 |
16.0 |
|
2 |
0.18 |
4.0 |
11.3 |
|
3 |
0.36 |
4.0 |
8.0 |
|
4 |
0.54 |
4.0 |
5.66 |
|
5 |
0.74 |
4.0 |
4.00 |
|
6 |
0.95 |
4.0 |
2.83 |
|
7 |
1.16 |
4.0 |
2.00 |
|
8 |
1.38 |
4.0 |
1.41 |
|
9 |
1.50 |
17 |
1.00 |
|
10 |
1.73 |
12 |
1/1.41 |
|
11 |
1.96 |
12 |
1/2.00 |
|
12 |
2.21 |
12 |
1/2.83 |
|
13 |
2.45 |
12 |
1/4.00 |
|
14 |
2.70 |
12 |
1/5.66 |
|
15 |
2.96 |
12 |
1/8.00 |
|
16 |
3.22 |
12 |
1/11.3 |
|
17 |
3.48 |
12 |
1/16.0 |
|
b 在銅階楔的每個步驟的位置中，在PMMA內的一排16個圓形細節對比物體，直徑為4mm，深度為2.5mm，用于評估銅階梯楔的每個步驟中的對比度 |
|||
在PMMA（聚甲基丙烯酸甲酯）板上有16個直徑為4mm深度為2.5mm的對比細節物體（用于評價銅楔形梯中每一級的對比度分辨力
放射影像中可觀察的數字號碼，用以指示動態銅楔形階梯位置
5．體?？臻g位置標尺線
6. 不透視中心十字標記尺，空白區可測試影像均勻性
7． 模體尺寸：300x300x18.5 mm
商品詳情：

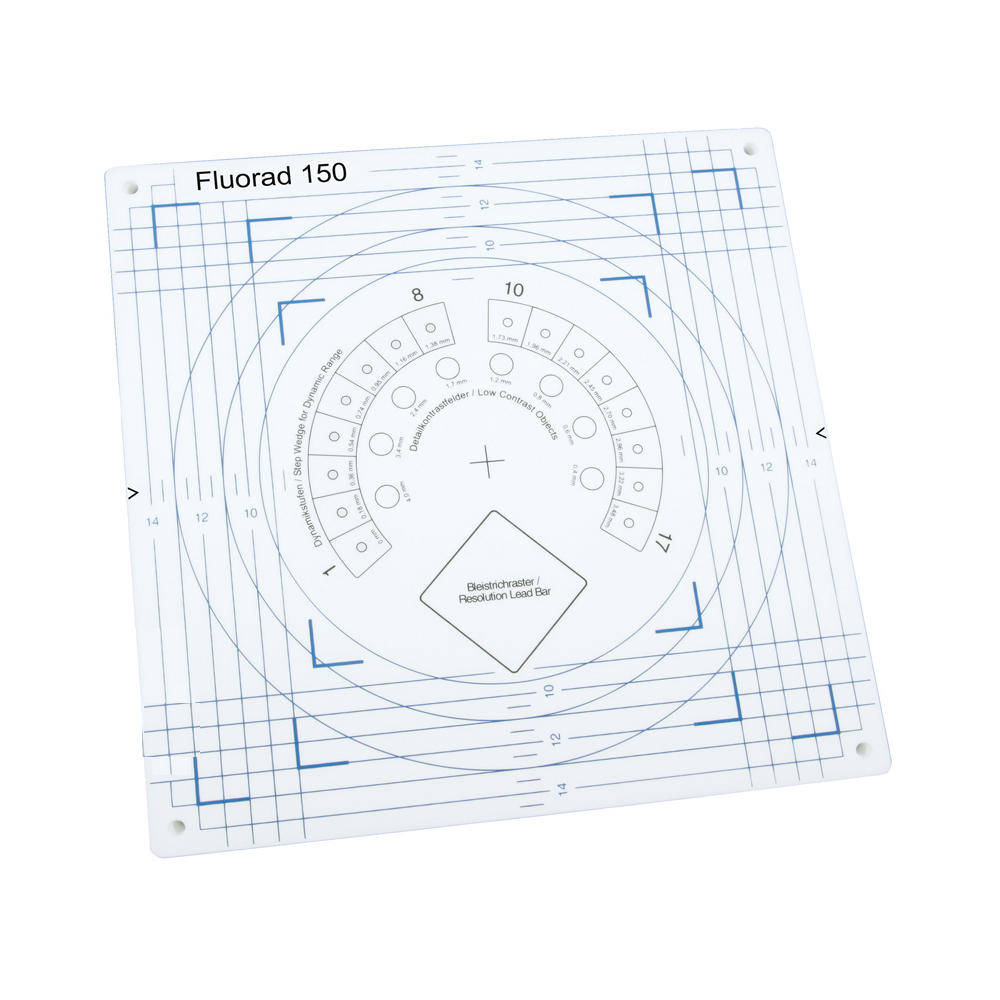

Pehamed Fluorad 150 透視攝影成像質量測試板
標準配置：Pehamed Fluorad 150 透視攝影成像質量測試板1塊、25MM鋁濾過板、使用手冊、工具箱。
