一、設備用途及概述：

牙科手持設備電動馬達測功系統主要用于牙科手機使用的牙科低壓電動馬達、微型空心杯高速電機、微型牙科無刷電機等類似產品的測試，牙科低壓電動馬達廣泛應用于牙科直手機、牙科彎手機、牙鉆機、高速氣渦輪手機、拋光手機、旋轉牙髓學、牙根管封閉、口腔修復螺絲刀、牙科手術器械等，牙科手機電動馬達測功機可用于牙科電動馬達產品的電壓，電流，輸入功率，頻率，功率因數，轉速，轉矩，輸出功率，效率等功能檢測；適合廣大牙科ME設備生產廠家、牙科手機電動馬達廠家、科研院校、醫療器械檢驗中心和醫學實驗室研究機構使用。

二、滿足執行標準：

1） GB 9706.260-2020 / IEC 80601-2-60:2012《醫用電氣設備 第2-60部分:牙科設備的基本安全和基本性能專用要求》；

2） YY 1045-2021 《牙科學 手機和馬達》；

3） EN ISO 11498-1999《牙科手持器械.牙科用低壓電動機》；

4） YY 0836-2011《牙科手機牙科低壓電動馬達》。

三、設備特點：

1)   國際上[敏感詞]一部設計用于測試微型高速電機的測功機；

2)   扭力：2.0 mN·m 及 4.0 mN·m (0.28 oz·in to 0.57 oz·in) 兩檔，可輕松轉換；

3)   轉速：[敏感詞]可達 100,000 rpm ；

4)   功率：4 W ；

5)   低慣量；

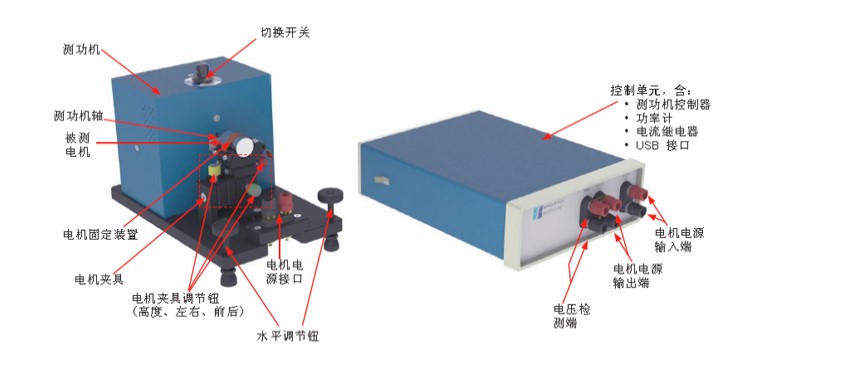

6)   完整的微型測功機系統包括：

磁滯測功機：提供獨立于轉速的[敏感詞]扭力負載；

電機夾具：提供適用于電機直徑為 5 mm 到 30 mm 的夾具；

專用的電子儀表：整合測功機控制器，電參數 表，繼電器，USB 接口于一體；

電機測試軟件：適用于微型測功機的 Magtrol [敏感詞]版本 M-TEST 5.0 軟件；

使用簡單的校正軟件；

所有必需的連接線；

校正砝碼：5 g 和 10 g。

四、設備結構及工作原理：

工作原理：

1） 轉速測量：微型測功機使用光纖編碼器原理來測量轉速。每一光柵產生一個電子脈波，并轉換為轉速信號 rpm；

2） 扭力量測：磁滯剎車器用來產生制動被測電機的力量，此時所產生的扭力加到了剎車器的轉子/軸組合上，并產生了反作用扭力。藉由剎車器鐘擺裝置的角度可由微型測功機軟件 M-TEST 5.0 測得其扭力值。

五、系統技術規格：

1、測功機   微型測功機在一個設備里提供兩個不同扭力配置。根據電機的[敏感詞]扭力，客戶可以透過微型測功機后面板來調節 2 mN?m和 4 mN?m 扭力設置。兩種配置額定參數均相同。

[敏感詞]扭力 慣量 [敏感詞]滑差功率 [敏感詞]轉速 精度 5 分鐘 連續* mN·m kg·cm2 W W rpm 扭力 轉速 4.0 or 2.0 5.43 × 10-4 4 4 100,000 < 1 % of      滿量程 < 0.02% of     讀值

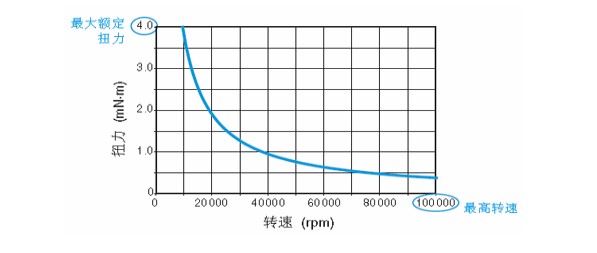

設備電源需求：14   VA；工作電壓：85 – 264 VAC, 60/50 Hz。 *注意：剎車器在連續滑差功率下運行4個小時以內是被允許的。但是，如果延長測試時間在高溫下運行將導致線圈和軸承的過早損壞。限制測試循環的時間和線圈的溫度會有效防止過早損壞。對于長時間間隔的連續負載使用，剎車器線圈的溫度必須保持在100°C以下；監控剎車器表面的溫度可以獲取足夠的參考。    2、功率曲線圖   根據[敏感詞]的動力功率，曲線下方的區域代表測功機時間內能釋放的[敏感詞]功率（熱能）。曲線下方的區域相當于5分鐘或長時間電機測試狀態下[敏感詞]轉速/扭力的組合。

3、馬達測試軟件功能：

M-TEST 5.0 軟件是一 套設計先進，可用來在Windows 操作系統下進行數據采集的馬達測 試軟件 。 與 Magtrol 馬達測試設備搭配使用，M-TEST 5.0 具有以下測試功能以協助用戶判斷被測馬達的性能與特性；

坡道測試：選擇不同的慣性補償方式，測試空載到堵轉的數據，也可以增加檢測特殊的扭力轉速點；

曲線測試：測試速度，扭力，電流，輸入輸出功 率和開環模式?？梢哉{(diào)節采樣率及使用特殊控制方式從一個點跳躍或增 加、減少到另一個點；

生產線或全檢測試： 選擇電流，輸入功率，轉速，扭力和 輸出功率等用戶指定的數值。

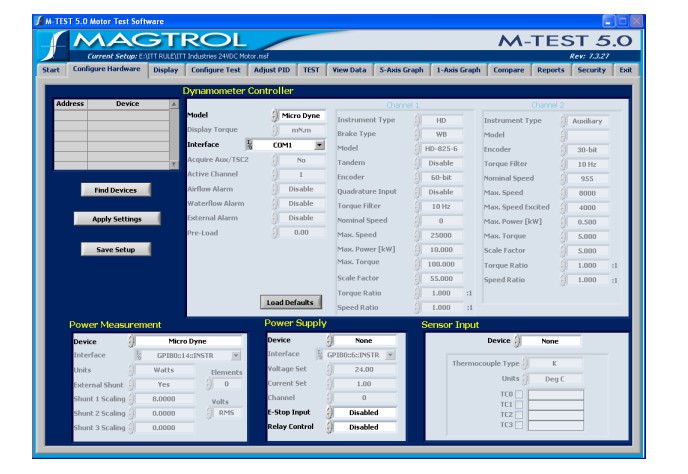

4、數據采集界面：

5、電源量程（直流）

輸入電流（隔離）：±5 A；

輸入電壓（隔離）：±30 VDC；

變換速率：15/second/input；

精度：Up to 0.02% ；

對地絕緣：50 VDC；

通道絕緣：100 VDC。

6、電機尺寸范圍

電機直徑：5 mm～30 mm；

電機長度：5 mm～50 mm；

電機軸徑：0.75 mm～3 mm；

[敏感詞]負載荷重：100 g；

電機夾具調節范圍 ：X/Y/Z ±5 mm (各軸)；

[敏感詞]間隙：0.005 mm；

旋鈕每轉一周之行程：0.318 mm。

六、設備使用環境：

測功機工作環境要求：

操作溫度：0 °C to +70 °C ；

相對濕度：< 60% 不凝露；

電磁兼容性：符合 IEC 61326:2002要求。

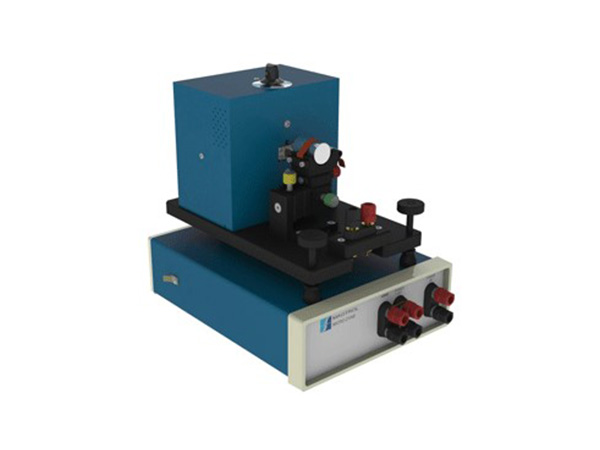

七、設備實物圖片：
