標　　準：

JJG 639-1998(2005) 醫用超聲診斷儀超聲源檢定規程

 JJG 665-2004 毫瓦級超聲功率計檢定規程之要求

JJG 806-1993 醫用超聲治療機超聲源檢定規程

JJG 394-1997 超聲多普勒胎兒監護儀超聲源檢定規程（-空間峰值時間平均聲強的測試）

JJG 893-2007超聲多普勒胎心儀超聲源（-輸出波束聲強，空間峰值時間平均聲強的測試）



應用范圍：

用來對診斷及治療超聲探頭進行功率輸出測量的精密瓦特計，毫瓦分辨率。 通過輻射力天平法測量連續及脈沖模式的聲輸出功率，測量超聲功率其準確性可以向計量部門溯源。

操作原理：

測量超聲功率的可靠及重復性推薦的方法之一為輻射力方法，將被測探頭放置到一個位于水介質中的45°的空氣支持的錐形靶上，錐形靶連接到一個達到0.1毫克分辨率的精密天平上。當聲能量作用到錐體時，作用到天平上測壓元件的合力直接與總的輻射能量成比例關系。測試罐襯有聲音吸收橡膠已防止功率反射。天平可以直接將毫克量值轉換為瓦特讀數，分辨率為0.001瓦。校驗UPM-DT系列產品，可以通過在錐形靶臂上放置一個校準砝碼來完成（1克的砝碼約等于14.65瓦特），儀器可送中國計量科學研究院做定期再校準。

校準超聲探頭的重要性：

測量超聲功率水平非常重要，它可以確定實際的患者輻照并將減低潛在危險。所有的診斷及治療多普勒吉超聲儀器都應該定期進行測試。典型的安全值可以由聲場中[敏感詞]強度值的點的瞬時強度（稱為空間峰值瞬時平均SPTA）進行定義。FDA及AIUM推薦了醫療應用常規情況下的SPTA值準則。典型的SPTA值為回聲探測為10mW/cm2，多普勒儀器為100mW/cm2，治療應用為3W/cm2。探頭的瓦特密度（Watts/cm2）通過測量總的功率輸出，除以探頭有效截面積進行確定。手冊中包含有一個用來對超聲性能進行存檔和報告的樣式表格。

1.性能送中國計量科學研究院測試。

2.高分辨率：1毫瓦。

3.測量范圍到30瓦。

4.頻率范圍：0.5到10MHZ。

5.按連續及脈沖模式測量超聲功率。

6.自動清零。


產品簡介：

對診斷及治療超聲探頭進行功率輸出測量的精密瓦特計



技術參數:

功率范圍 ：0- 30W

分辨率 ： ±1 mW
顯示靈敏度 ： 0.001W
精度 : ±3%±一個讀數

探頭操作頻率 ：0.5-10MHz

測試介質 ：脫氣水
清零方法 : 自動 / 手動
大探頭尺寸 : 8cm 直徑

重量 ：毛重＜5kg

操作溫度15-30℃

存儲溫度-40~60℃



商品詳情：

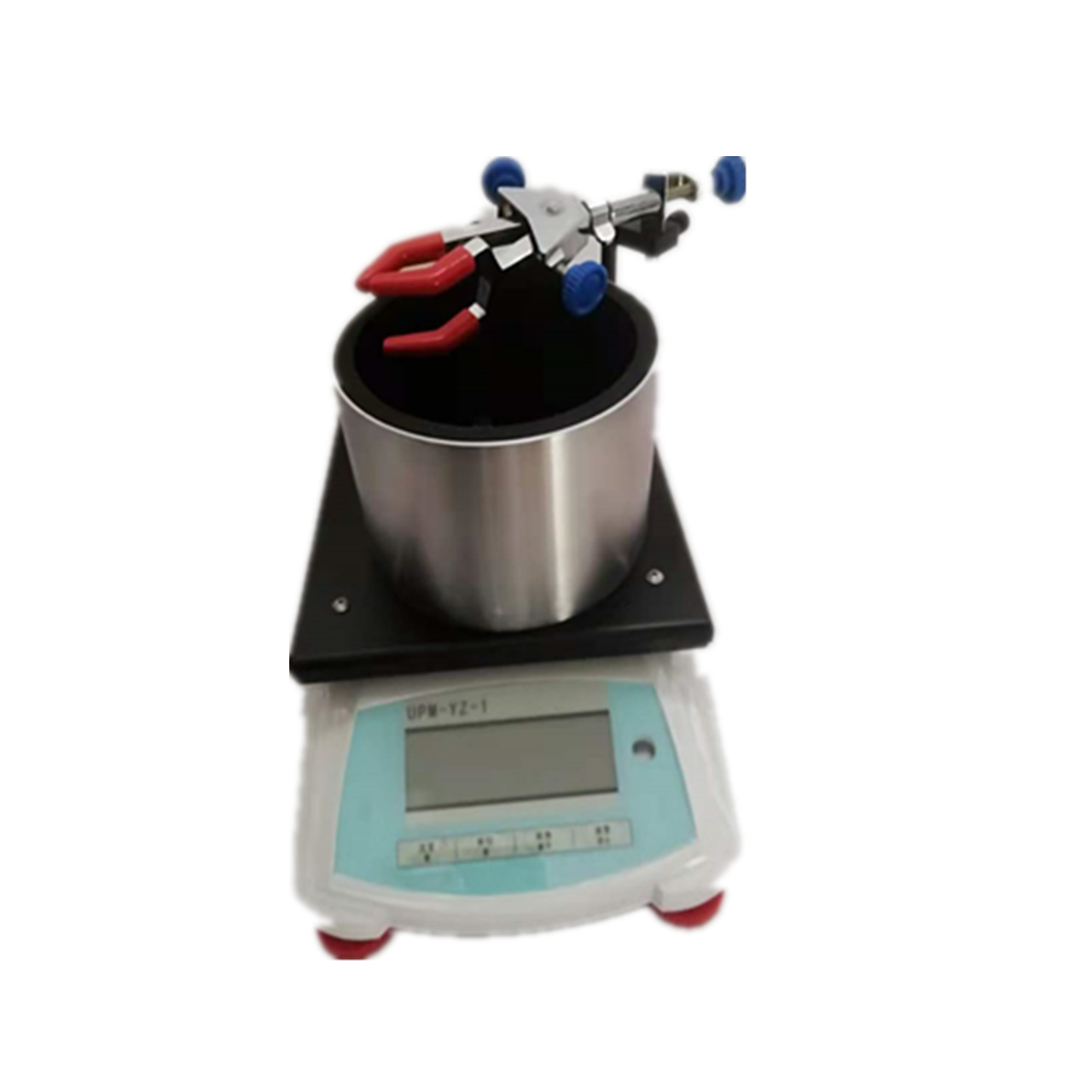

超聲功率計

標準配置：UPM-YZ-1檢測儀主機1只，專用測試水槽1只、定位夾組件1只、錐形吸收靶組件1只、電源適配器1個、使用說明1份、手提箱1只



選配件：

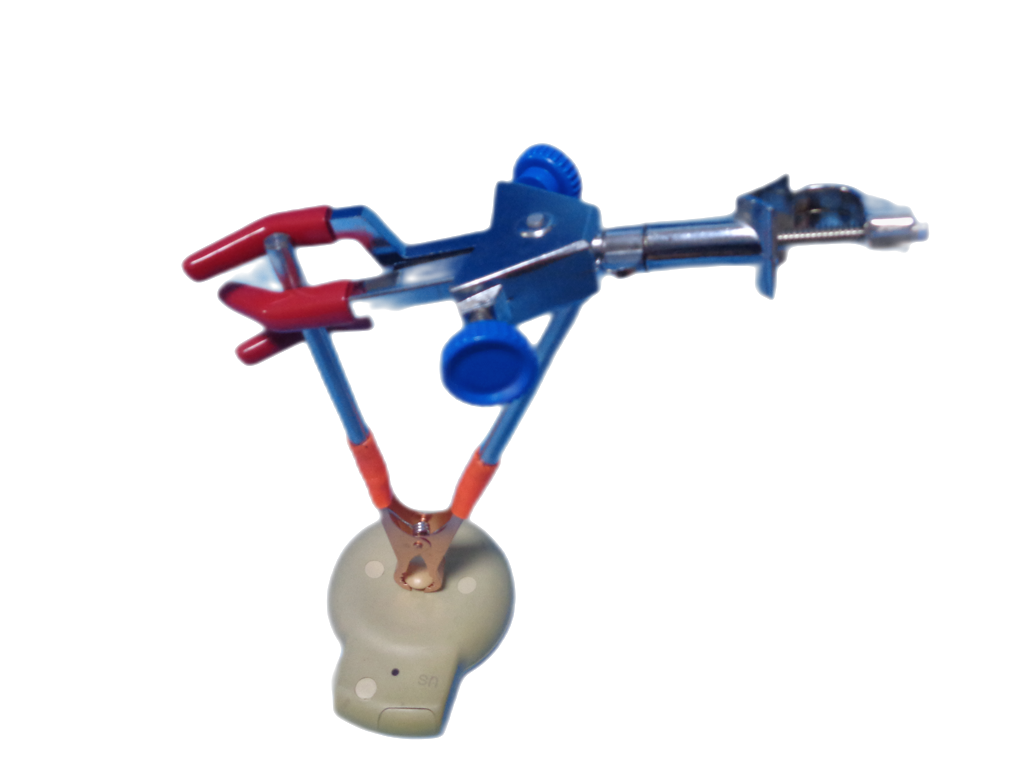

醫用多普勒胎心探頭夾具
