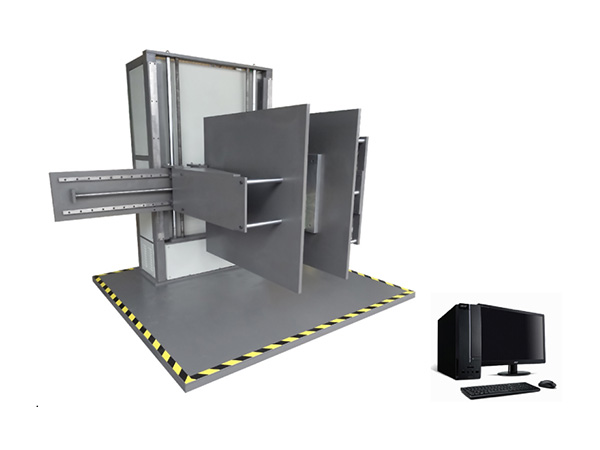

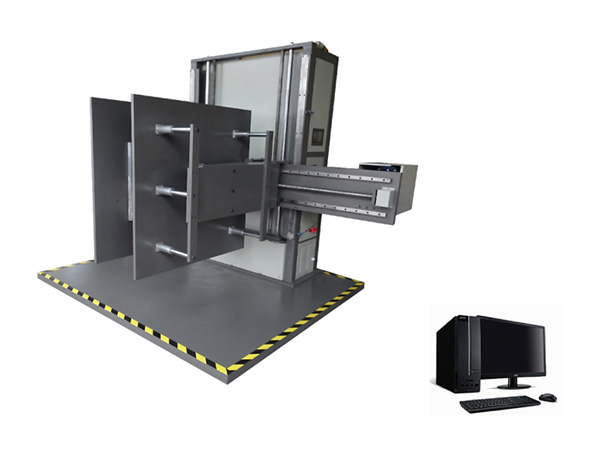

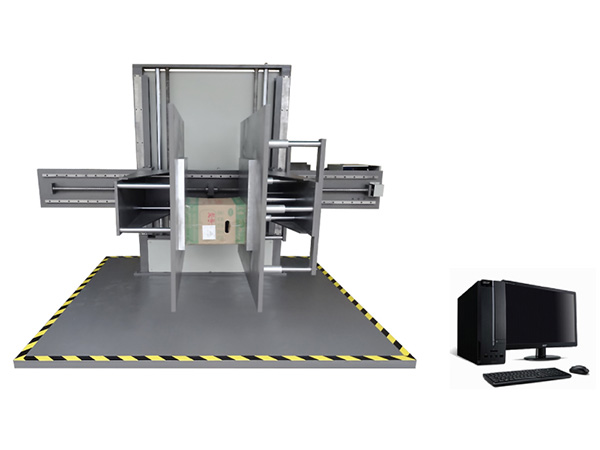

紙箱包裝產品夾抱力試驗機用于模擬夾車裝卸包裝件時，兩夾板之夾持力對包裝件及貨物產生的影響，評估包裝件耐夾強度。本機整機采用伺服電機控制，全電腦操作，配置[敏感詞]。測試依照ASTM D6055、ISTA-1A、SEARS、企業標準或者依客戶指定非標要求訂做。符合GB/T14710-2009《醫用電器環境要求及試驗方法》檢驗要求標準。
一、產品概述：
紙箱包裝產品夾抱力試驗機用于模擬夾車裝卸包裝件時，兩夾板之夾持力對包裝件及貨物產生的影響，評估包裝件耐夾強度。本機整機采用伺服電機控制，全電腦操作，配置[敏感詞]。測試依照ASTM D6055、ISTA-1A、SEARS、企業標準或者依客戶指定非標要求訂做。符合GB/T14710-2009《醫用電器環境要求及試驗方法》檢驗要求標準。
二、適用范圍：
適用于所有產品包裝測試驗證。主要測試在運輸存儲的過程中產品包裝受到水平壓力時的變形量及包裝對內包裝物的保護能力，從而完善包裝設計。
三、控制要求：
1.電腦控制：全電腦自動控制軟件
2.曲線生成：夾持力、壓強、位移
3.數據：[敏感詞]夾持力、壓強、位移、次數、[敏感詞]值、最小值、平均值。
4. 報告輸出：自動生成報告，附曲線。
5. 曲線導出：生成 word 或 excel 格式報告

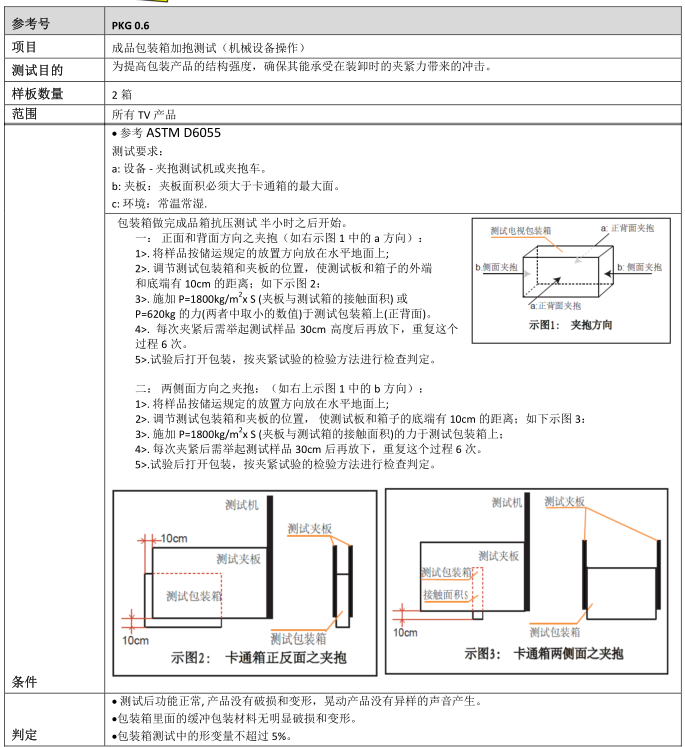

四、測試流程：
1. 軟件設置：電腦軟件上設置力值，夾持板接近被試樣品的移動速率，夾持力施力速度，施力時間，施力壓縮量（0~100mm，精度±0.5mm）限值、重直上升高度，上升/下降速度，停頓時間、總測試次數。
2. 試驗方法：將被試樣品根據試驗標準放置在兩夾持板間（可能是任意位置，例如一個底角），啟動電腦軟件，設備自動進行夾持、力保持、上升、停頓、下降至 0 點、松開等動作，此為一次試驗。
3.判定：當力值開始上升時開始計數產品被壓縮量，當超過限值時自動停止試驗，設備需要通過人員進行復位，電腦軟件記錄相應的數據和試驗結果。
五、環境要求：
1. 現場溫度：5℃~+28℃(24小時內平均溫度≤28℃)；
2. 相對濕度：≤85%RH；
3.供電條件：單相三線；
4.電壓范圍：AC220V；
5.頻率允許波動范圍：(50±0.5)Hz；
6.保護地線接地電阻小于4Ω；
7. 要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關必須是獨立供本設備使用。
六、主要技術參數：
|
試品形狀 |
平行六面體運輸包裝件 |
|
[敏感詞]試驗重量 |
100kg |
|
夾持壓力 |
按照試驗樣品上的搬運圖示在相應的表面上能施加400~3000Lb（可調）的壓力 |
|
夾抱板面尺寸 |
1000 × 1000mm（長寬） |
|
測試空間尺寸 |
1000 × 1000 × 1000mm（長寬高） |
|
夾抱板高度調節 |
0—1000mm可設定 |
|
升降速度 |
10—500mm/mi可調 |
|
夾持速度 |
10—50mm/min可調 |
|
夾板伸縮寬度 |
200 ~ 2000mm |
|
傳動方式 |
日本松下伺服電機（左右夾持） |
|
底板尺寸 |
2000 × 1900mm |
|
保護裝置 |
漏電保護限位裝置 |
|
夾板要求 |
? 兩塊夾持板在工作狀態下（2000磅）保證平整不變形。兩塊夾板之間是平行的，夾板與地板之間是垂直的。 ? 夾板厚度為不小于20mm |
|
力量精度 |
[敏感詞]標準1.6級 |
|
操作 |
手動操作桿模擬叉車實際操作動作控制夾持，張開，升高，降低動作 |
|
使用電源 |
AC220V 50HZ |
七、主要配置清單：
|
序號 |
名 稱 |
單 位 |
數 量 |
品牌 |
|
1 |
夾持電機 |
套 |
1 |
日本松下伺服電機 |
|
2 |
提升電機 |
套 |
1 |
臺灣鴻榮 |
|
3 |
電腦控制軟件 |
套 |
1 |
公司自主研發 |
|
4 |
顯示屏 |
套 |
1 |
電腦屏幕顯示 |
|
5 |
力量傳感器 |
套 |
1 |
美國世銓 |
|
6 |
傳動絲桿 |
根 |
2 |
采用臺灣ZPT精密滾珠絲桿 |
|
7 |
傳動導桿 |
根 |
2 |
臺灣ZPT |
|
8 |
傳動滑塊 |
套 |
1 |
臺灣ZPT |
|
9 |
光電眼 |
套 |
1 |
日本歐母龍 |
|
10 |
控制電器 |
若干 |
日本歐姆龍、臺灣正泰等電器 |
|
|
11 |
機器材質 |
整機 |
A3鋼板、45#鋼材等 |
|
|
12 |
外觀處理 |
整機 |
優質防靜電烤漆處理 |
|
|
13 |
治具外觀處理 |
1 |
套 |
電鍍處理 |
