EN462-5雙絲像質計——射線圖像幾何不清晰度的測量標尺

雙絲像質計介紹

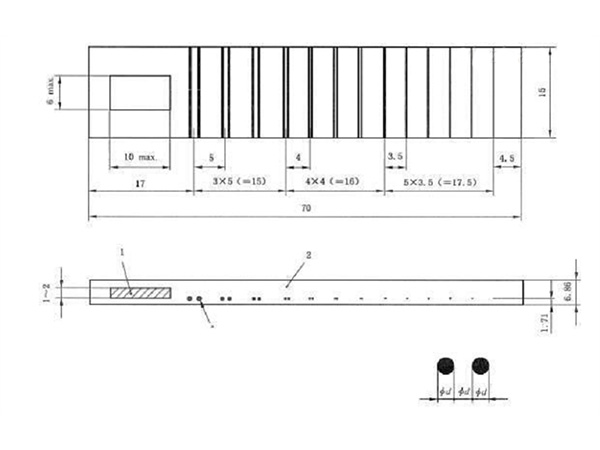

雙線像質計的樣式和主要尺寸如圖1所示, 基本結構包括:封裝板、13個絲對、識別標志號,各部分經粘結構成具有一定剛性的整體。金屬絲的材質為鉑和鎢。

各對絲的材質、直徑和絲之間的間距要求,應符合表1規定。封裝板包括上、下板,材料一般為硬塑料(或其他適當?shù)牡臀詹牧习?,下板厚度為1mm左右。

13個絲對放置在上、下板中間。一個絲對本身中的絲應相互平行,各絲對也應相互平行。其外形見圖2,內部實際結構見圖3。

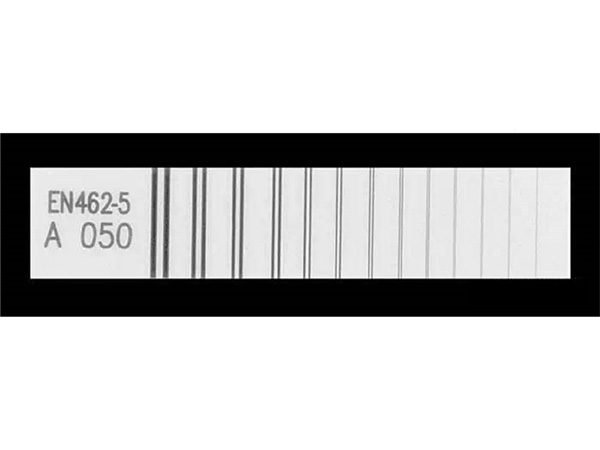

圖1

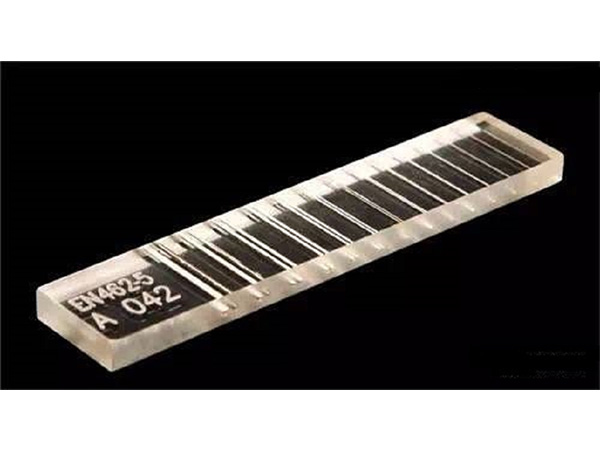

圖2

圖3

雙絲像質計應與線型或孔型像質計一起使用。應置于被檢物體的源側，并且應盡可能地靠近射線束軸線與軸線垂直。借助4倍放大鏡觀察雙絲像質計影像。Z大線對，其影像正好是兩雙線間距可以識別J限下的兩獨立線過渡到單線的影像，此時被認為是可辨別的J限值。圖像不清晰度U可由2d表示，其中d是線的寬度和線的間隔距離。

制造商對每個雙絲像質計都應提供檢測合格證書。
